고압 송유관의 플랜지 조인트가 경고와 함께 고장나지 않습니다. 압력 증가, 온도 주기, 부식성 매체가 모든 표면에 접촉하며, 패스너의 성능이 저하되면 결과는 즉각적이고 심각해집니다. 이것이 바로 석유 및 가스, 석유화학, 발전 분야의 엔지니어와 조달 팀이 중요한 볼트 연결을 지정할 때 표준 탄소강 나사봉을 사용하지 않는 이유입니다. 그들은 지정합니다 ASTM A193 등급 B7 나사봉 및 스터드 볼트 — 소재는 매번 사양을 획득하기 때문에 수십 년 동안 그렇게 해왔습니다.
이 기사에서는 B7이 고압 체결을 위한 기본 선택이 되는 이유, 석유 및 가스 가치 사슬 전반에 걸쳐 B7이 적용되는 이유, 대체 등급과 비교하는 방법, 대량 조달 주문을 하기 전에 확인해야 할 사항에 대해 설명합니다.
대부분의 산업용 나사봉은 저탄소강 또는 중탄소강으로 만들어지며 건축 프레임, 기계 마운트, 전기 케이블 트레이 지지대 등 건조하고 적당한 온도의 환경에서 안정적으로 작동합니다. 이는 인장 강도가 일정하고 아연 코팅으로 부식을 관리할 수 있는 조건입니다.
석유 및 가스 서비스는 모든 측면에서 다릅니다. 웰헤드 장비, 파이프라인 플랜지 및 압력 용기 볼트 체결은 400°C를 초과할 수 있는 온도에서 작동합니다. 수소화 반응기의 내부 압력은 수백 bar에 이릅니다. 원유, 정유 공정 가스, 황화수소, 산성 응축물 등의 매체는 지속적으로 표면을 공격합니다. 그리고 연결 실패의 결과는 느슨한 선반 브래킷이 아닙니다. 이는 프로세스 누출, 안전 사고 또는 하루에 수십만 달러의 비용이 드는 가동 중단입니다.
표준 탄소강은 200°C 이상에서 급속히 인장 강도를 잃으며 압력 용기용 등급이 아니며 시간이 지남에 따라 성능이 저하되는 표면 보호 장치가 없으면 빠르게 부식됩니다. 이러한 제한은 석유 및 가스 볼팅에서는 허용되지 않습니다. 까다로운 산업 분야에 맞게 설계된 스레드 로드 및 스터드 제품 이 서비스 클래스에 대한 유일한 적절한 시작점입니다.
ASTM A193은 고온 또는 고압 서비스용 합금강 및 스테인리스강 볼트 체결 재료에 대한 관리 사양입니다. 등급 B7은 해당 사양 내에서 가장 널리 사용되는 등급입니다. 이는 강도, 인성 및 내열성의 정확한 조합을 달성하기 위해 담금질 및 템퍼링 처리된 크롬-몰리브덴 합금강(일반적으로 AISI 4140 또는 4142)을 지정합니다.
담금질 및 템퍼 공정은 선택적인 마무리 작업이 아닙니다. B7의 성능을 구현하는 메커니즘입니다. 강철을 오스테나이징 온도까지 가열하고 기름이나 물에서 빠르게 담금질한 다음 제어된 낮은 온도에서 뜨임질하면 미세 구조가 미세해지고 ASTM 표준에서 요구하는 인장 강도, 항복 강도 및 연성이 부여됩니다. 이 처리가 없으면 동일한 합금강도 사양을 충족할 수 없습니다.
| 재산 | 요구 사항 |
|---|---|
| 인장강도(최소) | 125ksi / 862MPa |
| 항복 강도(최소) | 105ksi / 724MPa |
| 신장(분) | 16% |
| 면적 감소(최소) | 50% |
| 경도(최대) | 35HRC / 321HBW |
| 최대 서비스 온도 | ~450°C(840°F) |
경도 최대값은 최소값만큼 중요합니다. 35 HRC의 캡핑 경도는 수소 취화 및 응력 부식 균열에 대한 민감성을 제어합니다. 이는 수소 또는 습식 황화수소가 포함된 환경에서 중요한 고장 모드입니다. 사양 프레임워크에 대한 전체 개요를 보려면 ASTM A193 볼트 체결 재료 분류에 대한 기술 지침 성적 범위와 역사적 배경에 대한 유용한 맥락을 제공합니다.

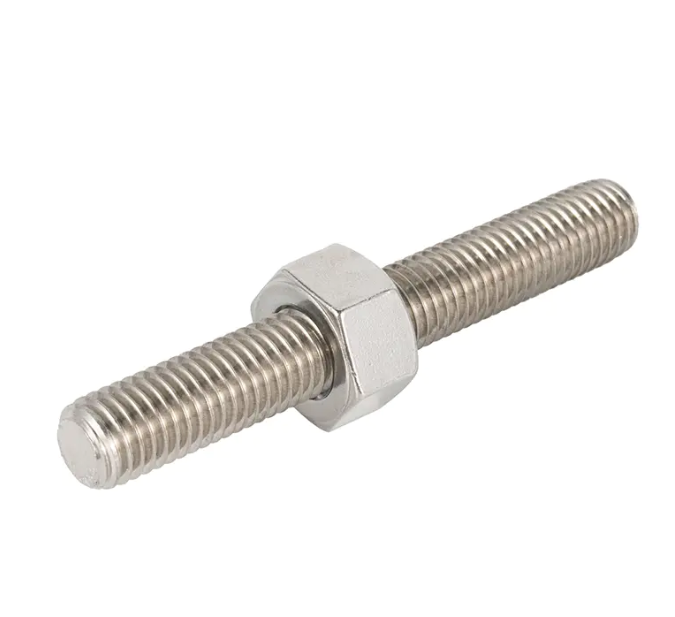

우리의 고압 서비스 요구 사항에 따라 인증된 ASTM A193 B7 나사형 로드 생산 로트별로 사용 가능한 재료 테스트 보고서를 통해 전체 사양에 맞게 생산됩니다.
B7 나사산 로드와 스터드 볼트는 업스트림 시추 장비부터 다운스트림 정유소 처리까지 석유 및 가스 가치 사슬 전반에 걸쳐 나타납니다. 공통점은 항상 동일합니다. 즉, 고압, 고온 또는 공격적인 화학물질 노출 등 세 가지가 동시에 발생하는 경우가 많습니다.
고압 오일 또는 가스 파이프라인의 모든 플랜지 조인트는 잠재적인 누출 지점입니다. ASTM A194 등급 2H 무거운 육각 너트와 결합된 B7 스터드 볼트는 클래스 600, 클래스 900 이상의 ASME B16.5 플랜지용 표준 고정 시스템입니다. 이 조합은 가스켓을 균일하게 장착하고 파이프라인의 작동 수명 전반에 걸쳐 압력 및 온도 순환을 통해 밀봉을 유지하는 데 필요한 볼트 하중을 전달합니다.
정제소 수소화 반응기는 300°C 이상의 온도에서 200bar 이상에 도달할 수 있는 수소 분압에서 작동합니다. 원자로 플랜지를 밀봉하는 볼트는 접합부를 열게 되는 크리프 완화 없이 온도에서 조임력을 유지해야 합니다. B7의 높은 온도에서의 항복 강도 유지율(표준 탄소강보다 훨씬 우수함)은 이 서비스에 대한 ASME 섹션 VIII 선박 코드에 지정된 재료입니다.
유정에서 크리스마스 트리 어셈블리와 매니폴드 연결은 유정의 생산 수명 전체에 걸쳐 유정 압력을 견뎌야 하는 볼트 조인트입니다. B7 스터드 볼트는 API 6A 및 ASME 등급 장비에 대한 인장 용량을 제공하는 동시에 표면 주변 온도와 생성된 유체 온도 사이의 넓은 온도 변동에서 치수 안정성을 유지합니다.
LNG 저장 및 운송 장비는 열보다 극한의 추위라는 반대의 과제를 제시합니다. 표준 B7 합금강은 영하의 온도에서 충격 인성을 잃습니다. 이것이 바로 LNG 용도에 다른 등급이 필요한 이유입니다. 이러한 서비스를 위해 당사는 극저온 및 저온 서비스 인증을 받은 ASTM A320 L7 나사봉 올바른 사양입니다. B7이 다루지 않는 충격 인성 요구 사항에 맞게 설계되었습니다.
B7은 대부분의 고압 오일 및 가스 볼팅에 적합한 선택이지만 모든 응용 분야에 적합한 선택은 아닙니다. 변형 또는 대안을 지정해야 하는 시기를 이해하면 사양 미달과 불필요한 비용을 모두 방지할 수 있습니다.
A354 등급 BD는 B7보다 인장 강도가 더 높으며(최소 약 150ksi 대 125ksi) 주변 온도에서 자동차 섀시 및 무거운 구조용 응용 분야의 표준입니다. 주요 차이점은 내열성입니다. B7은 최대 약 450°C까지 의미 있는 강도를 유지합니다. 8등급 합금강은 그렇지 않습니다. 고온에서의 오일 및 가스 플랜지 서비스의 경우 인장 강도 비교에 관계없이 B7이 올바른 사양입니다. 8등급은 최대 정적 강도가 설계 제약 조건인 주변 온도 구조용 볼트 체결에 적합합니다.
B7M은 B7의 35HRC가 아닌 최대 22HRC로 생산되는 동일한 합금의 경도가 낮은 변형입니다. 경도가 낮을수록 습식 황화수소가 포함된 환경에서 황화물 응력 균열(SSC)에 대한 민감성이 크게 감소합니다. 이는 NACE MR0175/ISO 15156에서 "신맛 서비스"로 정의된 조건입니다. 파이프라인이나 용기가 산성 원유 또는 수상에 H2S를 함유한 가스를 처리하는 경우 표준 B7이 아닌 B7M이 필수 사양입니다. 절충안은 낮은 인장 강도와 항복 강도이며 이는 접합 설계에 영향을 미칩니다. 표준 B7은 지정된 신맛 서비스에는 허용되지 않습니다. 경도 한도가 너무 높습니다.
B7의 온도 상한선을 넘는 응용 분야(특정 개질 원자로, 증기 과열기 플랜지 및 고온 발전 볼트 체결)의 경우 ASTM A193 B16(크롬-몰리브덴-바나듐 합금)은 B7이 완화되기 시작하는 온도에서 강도를 유지합니다. B16은 상당한 비용 프리미엄을 수반하며 전문가 등급입니다. 업그레이드하기 전에 설계 코드 요구 사항에 따라 실제 서비스 온도를 확인하십시오.
| 등급 | 주요 특징 | 일반적인 응용 |
|---|---|---|
| ASTM A193 B7 | 125 ksi 인장, ~450°C 정격 | 석유 및 가스 플랜지, 압력 용기, 파이프라인 |
| ASTM A193 B7M | 낮은 경도, SSC 내성 | Sour 서비스(H2S 환경) |
| ASTM A320 L7 | 영하에서 높은 충격 인성 | LNG, 극저온 저장, 저온 서비스 |
| A354 등급 BD(8등급) | 150ksi 인장, 주변 온도만 해당 | 구조용 철강, 자동차, 중장비 |
| ASTM A193 B16 | 450°C 이상에서 강도 유지 | 증기 과열기, 초고온 원자로 |
B7의 합금강 구성은 우수한 기계적 성능을 제공하지만 내식성은 보통 수준입니다. 해양 플랫폼, 해안 정유소, 화학 처리 환경 및 주기적인 습기 노출이 있는 모든 서비스에서 표면 처리는 패스너 어셈블리의 유지 관리 간격과 전체 서비스 수명의 주요 요소입니다.
Dacromet은 까다로운 부식 환경에서 B7 스터드를 위한 사양 처리입니다. 약 300°C에서 경화된 수성 아연-알루미늄 플레이크 시스템인 이 코팅은 표준화된 테스트에서 500~1,000시간의 중성 염수 분무 저항성을 제공하여 전기도금된 아연보다 훨씬 뛰어난 성능을 발휘합니다. 결정적으로 Dacromet은 전기화학적 공정 없이 적용됩니다. 이는 수소 흡수 및 수소 취화 위험이 없음을 의미합니다. 취성이 문제가 되는 고강도 B7 패스너의 경우 이것이 중요합니다. 8-12 미크론의 필름 두께를 사용하면 용융 아연 도금에 필요한 대형 나사 가공 없이 코팅된 나사산을 공차 등급 내로 유지할 수 있습니다.
Dacromet 위에 적용된 PTFE 층은 대구경 스터드 볼트 어셈블리를 설치하는 동안 토크 분산을 유발하는 나사산 마찰 문제를 해결합니다. 다중 볼트 플랜지 패턴의 모든 스터드에 걸쳐 균일한 마찰 계수는 누출 없는 조인트의 기초인 일관된 가스켓 장착 응력을 달성하는 데 필수적입니다. PTFE 탑코트는 또한 설치 토크가 높은 대구경 스터드(M27 이상)의 마손 위험을 줄여줍니다.
전기도금된 아연은 적당한 실내 또는 보호된 실외 환경에서 B7 막대에 대한 적절한 보호 기능을 제공합니다. 해양 서비스, 해안 시설 또는 화학 물질이 튀는 환경에는 지정되지 않습니다. 가장 큰 장점은 비용과 가용성입니다. 설치 환경이 열악하지 않은 범용 고강도 산업 응용 분야의 경우 아연 도금 B7이 경제적인 선택입니다.
규제된 압력 장비 서비스를 위한 B7 나사형 로드에는 치수 확인 및 육안 검사 이상의 문서화 및 검증이 필요합니다. 다음 체크리스트에는 석유 및 가스, 석유화학, 발전 응용 분야 조달을 위한 최소 품질 요구 사항이 반영되어 있습니다.
하나의 품질 관리 시스템 하에서 냉간 압조, 나사 압연, 열처리, 표면 처리 등 통합 생산 능력을 갖춘 제조업체로부터 B7 나사형 로드 및 스터드 볼트를 소싱하면 중요한 서비스 응용 분야에서 요구하는 추적성과 배치 일관성이 제공됩니다. 표준 상용 범위를 벗어나는 사양의 경우 맞춤형 제조 능력은 공급업체가 엔지니어링 사양에 필요한 것을 실제로 제공할 수 있는지 여부를 결정하는 요소입니다.
