A 완전 나사산 막대 - 전체 스레드 로드, 스레드 스터드 또는 연속 스레드 로드라고도 함 - 매끄러운 자루 부분 없이 한쪽 끝에서 다른 쪽 끝까지 전체 길이를 따라 나선형 스레드가 있는 직선형 금속 패스너입니다. 이 중단되지 않는 스레드 프로파일은 표준 볼트 또는 부분적으로 스레드된 스터드와 구별되므로 엔지니어는 모든 지점에서 전체 스레드 결합을 유지하면서 필요한 길이로 로드를 절단할 수 있는 완전한 유연성을 제공합니다.
정의된 헤드로 고정된 길이로 제조되는 기존 볼트와 달리 완전 나사형 로드는 헤드가 없으며 로드를 따라 어떤 위치에든 적용되는 너트, 커플러 또는 앵커 플레이트와 함께 작동하도록 설계되었습니다. 따라서 가변 범위에 걸쳐 조정 가능한 클램핑, 서스펜션 또는 장력이 필요한 모든 곳에 없어서는 안 될 요소입니다.
완전 나사형 로드는 국제적으로 인정된 표준에 따라 다양한 직경과 길이로 생산됩니다. 부하 계산 및 일치하는 하드웨어와의 호환성을 위해서는 올바른 사양을 이해하는 것이 중요합니다.
표준 미터법 크기는 M6부터 M64까지이며 영국식(UNC/UNF) 크기는 일반적으로 직경이 1/4인치부터 2인치까지입니다. 1m, 2m, 3m의 스톡 길이가 가장 일반적이지만 프로젝트별 요구 사항에 따라 맞춤형 절단 길이를 광범위하게 사용할 수 있습니다.
| 표준 | 직경 범위 | 스레드 유형 | 일반적인 스톡 길이 |
|---|---|---|---|
| 미터법(DIN 975/976) | M6 – M64 | 거친 / 미세한 | 1m, 2m, 3m |
| 통합(ASME B18.31.3) | 1/4″ – 2″ | UNC / UNF | 1피트, 3피트, 6피트, 12피트 |
| BSW(위트워스) | 3/16″ – 1.1/2″ | BSW / BSF | 1m, 2m |
미터법 막대의 경우 거친 피치 나사(예: M12×1.75)가 일반적인 구조용 기본값인 반면 미세 피치 나사(예: M12×1.25)는 동적 환경에서 진동 풀림에 대한 더 나은 저항을 제공합니다. 공차 등급 6g(외부) 및 6H(내부)는 표준 상용 적합성을 나타냅니다. 정밀 또는 항공우주 응용 분야의 경우 나사산 유격을 최소화하고 정확한 하중 전달을 보장하기 위해 더 엄격한 4h/4H 공차가 지정됩니다.
재료 선택은 완전 나사산 로드의 인장 강도, 내식성 및 사용 온도를 직접적으로 결정합니다. 올바른 등급을 선택하면 사용 중 조기 실패를 방지하고 장기적인 구조적 무결성을 보장할 수 있습니다.
저탄소강 로드(Grade 2/DIN 4.6)는 다음의 최소 인장 강도를 제공합니다. 400MPa 경량의 실내 고정 용도에 적합합니다. ASTM A307 및 SAE 등급 5(DIN 8.8)와 같은 중탄소 등급은 인장 강도를 약 830MPa , 구조용 강철 연결에 적합합니다. 고강도 합금강 로드 — 등급 B7(ASTM A193) 또는 DIN 10.9 — 인장 강도를 초과하는 수준 달성 1,000MPa 내하중 일관성이 가장 중요한 압력 용기, 플랜지 조인트 및 무거운 구조적 앵커링에 대해 지정됩니다.
오스테나이트계 스테인리스강 — 주로 A2(304) 및 A4(316) — 부식성 환경을 위한 표준 선택입니다. A4-70 로드는 700 MPa의 최소 인장 강도와 염화물 유발 피팅에 대한 탁월한 저항성을 제공하므로 해양, 해안, 식품 가공 및 화학 공장 설치에 선호되는 옵션입니다. 2205와 같은 듀플렉스 등급은 표준 316에 비해 더 높은 강도(~900 MPa)와 우수한 내식성을 모두 제공합니다.
탄소강 완전 나사형 로드는 사용 중 부식을 방지하기 위해 표면 보호가 필요합니다. 올바른 코팅 선택은 환경 노출, 작동 온도 및 로드가 콘크리트에 매립되는지 또는 화학 물질에 노출되는지 여부에 따라 달라집니다.
완전 나사형 로드의 다양성으로 인해 산업 및 건설 엔지니어링 분야에서 가장 널리 사용되는 패스너 중 하나입니다. 현장에서 절단하고 표준 너트로 조정할 수 있으므로 수십 개의 개별 볼트 길이를 재고로 보관할 필요가 없습니다.
구조용 강철 프레임에는 앵커 볼트 완전히 나사산이 있는 막대(일반적으로 ASTM F1554 등급 36 또는 등급 55)로 만든 기둥 베이스 플레이트, 기계 베이스 및 프리캐스트 패널을 고정하기 위해 콘크리트 기초에 주조됩니다. 전체 스레드 구성을 사용하면 콘크리트를 절단하거나 너트 위치를 선택하여 설정한 후 돌출 끝 길이를 조정할 수 있습니다. 매달린 천장, 배관 및 덕트 공사를 위한 내진 보강 시스템은 NFPA 13 및 IBC 요구 사항에 따라 규정을 준수하는 흔들림 보강을 달성하기 위해 빔 클램프 및 육각 커플링 너트와 결합된 나사산 로드 행거에 크게 의존합니다.

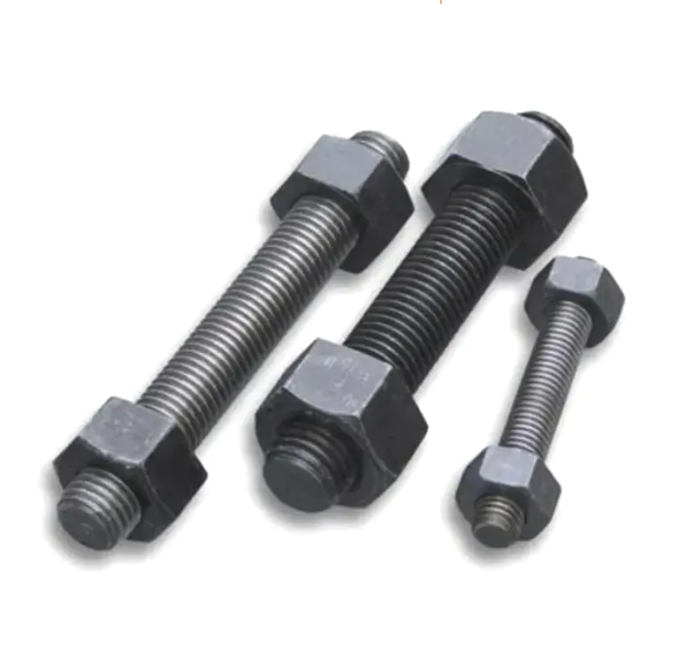

정유소 및 석유화학 공장의 고압 플랜지 어셈블리는 ASME B16.5 및 B16.47 플랜지 조인트에서 누출 없는 밀봉을 달성하기 위해 B2H 무거운 육각 너트와 함께 완전히 나사산 로드 형태인 B7 스터드 볼트를 사용합니다. 작동 온도는 B7 재료의 크롬-몰리브덴 합금 함량이 일반 탄소강이 완전히 잃을 항복 강도를 유지하는 450°C에 도달할 수 있습니다. 발전 부문에서 M72 및 M80 로드는 유압 텐셔너로 터빈 케이싱 볼트의 장력을 가하는 데 사용되며 전체 플랜지 표면 둘레에 걸쳐 균일한 가스켓 압축을 보장합니다.
MEP(기계, 전기 및 배관) 계약업체는 3/8인치 및 1/2인치 나사 막대를 광범위하게 사용하여 도관 랙, 케이블 트레이 및 구조 부재의 파이프를 매달아 놓습니다. 로드는 필요한 낙하 길이로 절단되고 도관 클램프 또는 파이프 스트랩이 장착되어 깨끗하고 조정 가능하며 규정을 준수하는 지원 솔루션을 제공합니다. 개폐 장치 및 변압기실에서는 비금속 유리 섬유 스레드 로드를 사용하여 지지 구조와 활성 구성 요소 사이의 전기 절연이 필요한 버스바 및 절연체를 장착합니다.
현대 건축 및 소매점 인테리어 디자인은 노출을 사용합니다. 스테인레스 스틸 스레드로드 선반 시스템, 중이층 난간, 유리 파티션 인장 및 매달린 천장 그리드의 의도적인 디자인 요소입니다. 광택이 나는 M12 또는 M16 A4 스테인리스 막대의 깔끔한 선형 프로파일은 돔 너트 및 장식용 와셔와 결합되어 구조적으로 기능적이고 시각적으로 세련된 최소한의 미학을 만들어냅니다.
완전히 나사산이 있는 로드를 올바르게 설치하면 의도한 클램핑력이 달성되고 유지됩니다. 몇 가지 실용적인 사항은 장력 부족, 실 벗겨짐 또는 연결부 이완의 위험을 줄여줍니다.
이러한 관행을 따르면 지속적으로 조인트 고장이 줄어들고 향후 유지 관리 접근이 단순화되며 선택한 전체 스레드 로드 등급이 구조 또는 장비의 설계 수명 전반에 걸쳐 정격 성능을 발휘하도록 보장됩니다.
