업계 지식

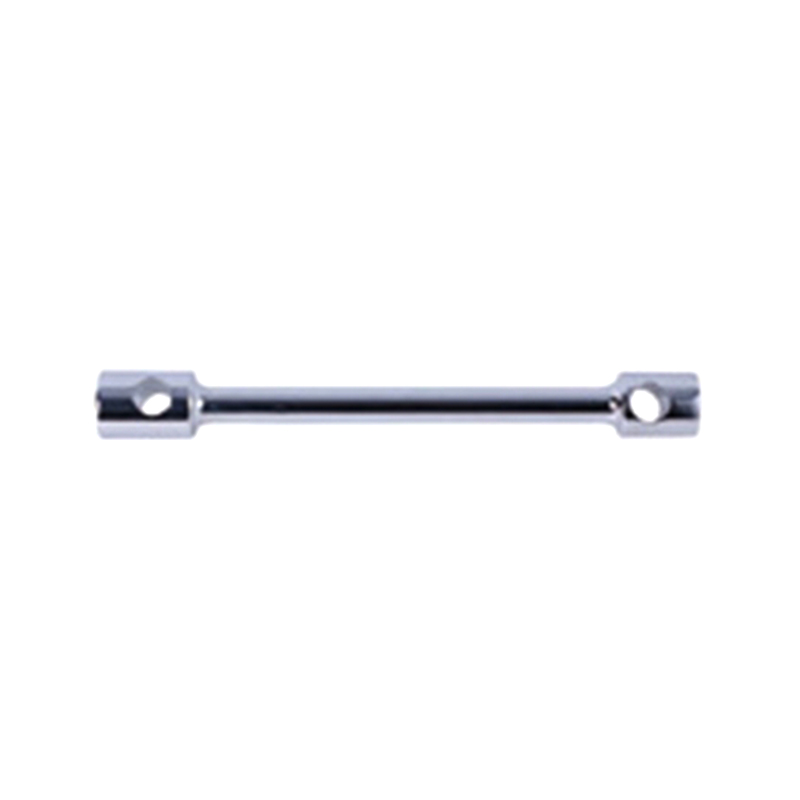

더블 엔드 소켓 설계: 직선 핸들 휠 렌치가 하나의 도구로 여러 차량 등급을 처리하는 방법

핵심 엔지니어링 로직 직선 핸들 휠 렌치 간단하지만 쉽게 과소평가됩니다. 단일 바의 반대쪽 끝에 두 개의 서로 다른 소켓 크기를 배치함으로써 이 도구는 다양한 차량 유형에 대해 별도의 렌치를 휴대할 필요가 없습니다. 동일한 교대조 내에서 세단, 소형 트럭 및 밴을 서비스하는 수리점에서 이는 기술자가 세 가지 도구 대신 하나의 도구에 도달한다는 것을 의미합니다. 작은 변화로 인해 전체 근무일 동안 의미 있는 시간 절약이 가능해집니다.

소켓 크기 페어링은 이 설계에서 가장 중요한 사양 결정입니다. 효과적인 페어링은 두 개의 인접한 차량 클래스에 걸쳐 있는 원칙을 따릅니다. 즉, 중복을 피할 수 있을 만큼 크고, 현실적인 서비스 혼합 전반에 걸쳐 관련성을 유지할 수 있을 만큼 가깝습니다. 전문 수리 환경에서 가장 널리 구비된 조합은 다음과 같습니다.

이 범위에 걸쳐 2개 또는 3개의 직선 핸들 휠 렌치 쌍을 보유하고 있는 수리점에서는 접할 가능성이 있는 거의 모든 승객과 경상용차를 다룰 수 있습니다. 이는 동일한 소켓 세트보다 더 낮은 총 도구 비용과 훨씬 더 적은 캐비닛 공간으로 가능합니다. 작업장 조달 관리자에게 있어 이 차량 클래스-페어링 매핑은 재고 계획을 위한 실질적인 출발점입니다.

핸들 길이 및 토크 출력: 작업에 맞게 직선 핸들 휠 렌치 크기 조정

두 암이 동시에 작용하는 십자형 렌치와 달리 직선 핸들 휠 렌치는 단일 암 레버를 통해 토크를 생성합니다. 따라서 유효 토크 출력은 핸들 길이에 정비례합니다. 대상 차량 등급에 적합한 핸들 길이를 얻는 것은 과도한 육체적 노력이 필요하거나 작은 패스너에 과도한 토크를 가할 위험이 있는 도구와 편안하게 작동하는 도구를 구분하는 사양 세부 사항입니다.

핸들 길이, 적용된 힘 및 출력 토크 간의 관계는 기본 레버 메커니즘을 따릅니다. 즉, 토크(Nm) = 적용된 힘(N) × 유효 레버 길이(m)입니다. 150N의 손 힘(대부분의 성인에게 편안하고 지속적인 노력)을 적용하는 기술자의 경우 아래 표는 다양한 핸들 길이에서 달성할 수 있는 토크를 보여줍니다.

체중의 힘이 핸들 끝 부분에 적용될 수 있는(발 또는 팔 전체 확장으로 아래로 밀기) 작업장에서 달성 가능한 토크는 훨씬 더 높습니다. 그러나 동일한 긴 핸들 도구를 승용차에 사용하는 경우 더 작은 패스너에 과도한 토크를 가할 위험도 증가합니다. 잘 갖춰진 수리점에서는 모든 차량 유형에 걸쳐 동일한 길이를 사용하는 대신 세단 및 해치백 작업용 짧은 직선 핸들 휠 렌치와 소형 트럭 및 밴 서비스용 긴 핸들 버전을 결합합니다.

스톡 바 대 단조 건설: 일일 작업장 회전율에 중요한 구조적 차이

수리점에서 사용되는 직선 핸들 휠 렌치는 스페어 휠 저장소에 보관된 OEM 비상 도구보다 훨씬 더 자주 순환됩니다. 다양한 차량 유형에 걸쳐 일상적으로 사용하면 공구가 누적 피로 하중에 노출되어 제조 방법(스톡 절단 및 가공 대 낙하 단조)이 단순히 품질 계층 마케팅 구별이 아니라 서비스 수명에 의미 있는 요소가 됩니다.

바 스톡 건설

바 스톡 렌치는 원형 또는 육각형 강철 바에서 직접 가공됩니다. 이 과정은 간단하고 툴링 비용이 저렴합니다. 길이에 맞게 자르고, 양쪽 끝에 소켓 보어를 가공하고, 표면 처리를 적용합니다. 강철 입자 구조는 바 축을 따라 균일하게 이어지며, 이는 핸들을 따라 인장 하중에 대해 잘 배향되어 있지만 전체 직경 바가 소켓 보어로 내려가는 지점인 소켓-숄더 전환에 집중되는 굽힘 응력에 대해서는 최적화되지 않습니다. 이 전이 영역은 오랫동안 과도하게 사용하면 스톡 바 도구에서 피로 균열이 시작되는 경향이 있는 곳입니다.

단조 건설

낙하 단조 렌치는 높은 힘으로 강철 블랭크에서 압착되어 결 구조가 소켓 숄더 전환을 포함하여 최종 공구 모양으로 흘러 들어가게 합니다. 그 결과 가장 높은 응력 지점에서 더 조밀하고 더 연속적인 미세 구조가 생성됩니다. 단조 공구는 또한 단조 공정 자체에서 가공 경화가 발생하여 열처리 전에도 표면 강도가 높아지는 이점이 있습니다. 바쁜 수리점에서 사용되는 직선 핸들 휠 렌치의 경우(예를 들어 다양한 차량 유형에 걸쳐 하루에 30~50번의 타이어 교체) 단조 구조의 피로 수명 연장은 전문 등급 도구가 스톡 바 대체품에 비해 가격 프리미엄을 정당화하는 주된 이유입니다.

Shanghai Soverchannel Industrial Co., Ltd.는 Nantong Jinzhai Hardware Co., Ltd.를 통해 고객 애플리케이션 요구 사항에 따라 스톡 바와 단조 구성을 모두 생산하며 전체 공정 검사 시스템을 두 제품 모두에 동일하게 적용합니다. 사이클 수가 많은 작업장 회전율 응용 분야의 경우 문서화된 열처리를 갖춘 단조 구조가 회사 기술 팀의 표준 권장 사항입니다.

직선 핸들 휠 렌치의 소켓 보어 깊이: 얕은 소켓이 현장 문제를 일으키는 이유

소켓 보어 깊이는 직선 핸들 휠 렌치에서 가장 간과되는 치수 사양 중 하나이지만 공구가 전체 러그 너트 높이에 맞물릴 수 있는지 여부와 너트 너머로 튀어나온 휠 스터드를 제거할 수 있는지 여부를 직접적으로 결정합니다. 보어 깊이가 부족하면 작업장에서 빠르게 나타나는 두 가지 뚜렷한 실패 모드가 발생합니다.

첫 번째 실패 모드는 불완전한 육각 결합입니다. 소켓 보어가 너트의 육각 높이보다 얕은 경우 소켓은 너트 면의 상부에만 접촉됩니다. 이탈 토크가 높은 경우(특히 부식되었거나 토크가 과도하게 적용된 너트의 경우) 이러한 부분 맞물림으로 인해 상부 너트 모서리에 힘이 집중되고 코너 라운딩 위험이 크게 증가합니다. 소켓이 전체 높이에 걸쳐 너트 면과 접촉하는 전체 육각 결합은 힘을 균등하게 분배하며 높은 토크 제거를 위한 신뢰할 수 있는 유일한 모드입니다.

두 번째 실패 모드는 스터드 간섭입니다. 많은 차량, 특히 소형 트럭과 밴의 경우 휠 스터드가 장착된 러그 너트 위로 5~15mm 연장됩니다. 이 돌출부를 수용할 만큼 충분히 깊지 않은 소켓 보어는 너트에 완전히 안착되기 전에 스터드 바닥에 닿게 됩니다. 그 결과 공구는 맞물린 것처럼 보이지만 실제로는 스터드 끝 부분에 올라가 너트 육각형이 아닌 스터드 나사산을 통해 힘을 전달합니다. 일반 너트 크기에 따른 최소 권장 보어 깊이:

• 17~19mm 소켓(승용차): 유럽 및 아시아 플랫폼에서 표준 M12 및 M14 스터드 돌출부를 제거하기 위한 최소 22mm 보어 깊이.
• 21~22mm 소켓(SUV/MPV): 최소 26mm 보어 깊이; SUV 스터드는 일반적으로 더 길고 너트 시트 너머로 더 돌출됩니다.
• 24mm 소켓(경트럭/밴): 최소 30mm 보어 깊이; 상업용 차량 스터드는 특히 허브 파일럿 휠 구성에서 너트 너머로 12~18mm 돌출되는 경우가 많습니다.

세단 및 소형 트럭 작업장에서 사용할 직선 핸들 휠 렌치를 소싱할 때(이 도구 유형의 핵심 응용 분야) 소켓 끝당 최소 보어 깊이를 명시적으로 지정하는 것이 현장에서 두 가지 실패 모드를 방지하는 가장 효과적인 단일 방법입니다.

작업장 도구의 표면 처리 선택: 내구성, 비용 및 외관의 균형

수리점 환경의 직선 핸들 휠 렌치는 스페어 휠 저장소에 밀봉된 OEM 비상 도구와는 다른 표면 처리 요구 사항에 직면해 있습니다. 작업장 도구는 매일 취급되고 콘크리트 바닥에 떨어지며 브레이크 분진, 절삭유 및 세척 용제에 노출되며 전문적인 도구 벽에 표시될 것으로 예상됩니다. 표면 처리 선택에는 명시적으로 평가할 가치가 있는 내식성, 내마모성, 내화학성 및 시각적 매력 간의 균형이 필요합니다.

흑화(산화마감)

Blackening은 전문 도구 시장에서 인기 있는 깨끗하고 전문적인 무광 검정색 외관을 제공합니다. 변환 코팅은 매우 얇으며(1~3μm) 최소한의 독립형 부식 방지 기능을 제공합니다. 효과를 유지하려면 오일 또는 왁스 마감으로 보완해야 합니다. 용제 기반 세척제로 도구를 정기적으로 닦아내는 작업장 환경에서는 보충 오일 코팅이 빠르게 벗겨져 나강이 취약해집니다. 흑화는 가벼운 오일 도포로 공구를 정기적으로 유지 관리하는 건조한 기후의 실내 작업장에서 사용하는 데 가장 적합합니다.

아연도금(전기아연도금)

아연 도금은 아연층의 희생 작용을 통해 적극적인 부식 방지 기능을 제공합니다. 긁히거나 마모된 경우에도 아연은 우선적으로 부식되어 모재 강철을 계속 보호합니다. 투명 또는 노란색 크로메이트 패시베이션이 적용된 표준 아연 도금은 ISO 9227에 따라 120~200시간의 염수 분무 저항을 달성합니다. 정기적으로 떨어지거나 긁히는 작업장 도구의 경우 희생 아연 보호의 자가 치유 특성으로 인해 흑화와 같은 순수 차단 코팅보다 장기적으로 더 내구성이 뛰어난 선택이 됩니다.

전기영동 코팅(E-coat)

E-코트는 세 가지 일반적인 옵션 중 가장 높은 내식성을 제공합니다(표준 테스트에서 480시간의 염수 분무 보호). 또한 스프레이 도포 코팅이 놓친 소켓 보어와 오목한 부분을 관통합니다. 폴리머 필름은 대부분의 작업장 용제 및 브레이크액에 화학적으로 내성이 있으므로 화학 물질에 자주 노출되는 환경에서 사용되는 도구에 선호되는 마감재입니다. 절충점은 비용입니다. E-코팅에는 단가를 높이는 전착 장비와 공정 제어가 필요합니다. 긴 수명의 도구에 투자하는 전문 작업장의 경우 직선 핸들 휠 렌치의 E-코팅은 정당한 사양 업그레이드입니다.

수리점 도구 재고 논리: 직선 핸들 휠 렌치가 소켓 세트보다 성능이 뛰어난 경우

작업장 도구 조달 시 일반적인 질문은 래칫 및 소켓 세트로 인해 전용 러그 렌치가 중복되는지 여부입니다. 대량 타이어 교체 작업(수리점에서 직선 핸들 휠 렌치의 핵심 적용)의 경우 전용 렌치는 소켓 세트가 효율적으로 복제할 수 없는 몇 가지 실질적인 이점을 제공합니다.

회전율 수리 환경에서 직선 핸들 휠 렌치의 주요 장점:

• 유지 관리할 래칫 메커니즘이 없습니다. 래칫 메커니즘은 모래를 축적하므로 클릭 토크 정확도를 유지하려면 주기적인 청소와 윤활이 필요합니다. 직선 바 렌치에는 소켓 보어 아래에 움직이는 부품이 없습니다. 즉, 붙잡거나 벗기거나 재보정할 부분이 없습니다. 처리량이 많은 작업장에서는 이는 서비스 수명 동안 도구당 유지 관리 비용이 낮아지는 것으로 직접적으로 해석됩니다.
• 이탈 시 최대 토크: 래칫은 이탈이 아닌 런다운을 위해 설계된 방향성 하중 지지 장치입니다. 부식되었거나 과도한 토크를 가한 러그 너트에 래칫을 통해 완전한 이탈 토크를 가하면 폴이 손상되거나 핸들이 변형될 위험이 있습니다. 솔리드 바 렌치는 부하 경로에 메커니즘 없이 적용된 힘의 100%를 소켓에 직접 전달합니다.
• 런다운 속도: 이탈 후 손바닥 사이로 핸들을 굴려 직선 핸들 휠 렌치를 회전시킬 수 있습니다. 이는 러그 너트를 완전히 제거하는 데 일반적으로 필요한 5~8회전 래칫팅보다 훨씬 빠릅니다. 하루에 15~20번의 타이어 교체 작업을 수행하는 작업장에서는 이러한 속도 차이로 인해 측정 가능한 노동 시간이 절약됩니다.
• 동일한 품질로 단위당 비용 절감: 고품질 직선 핸들 휠 렌치의 가격은 보정된 토크 렌치나 프리미엄 래칫-소켓 조합에 비해 훨씬 저렴합니다. 다양한 크기의 페어링을 위해 여러 개를 비축하는 것은 경제적으로 간단합니다. 작업장 마모 또는 분실 후 도구를 교체해야 하는 경우 관련 고려 사항입니다.
• 전용 사용으로 교차 오염이 줄어듭니다. 엔진 작업, 섀시 작업 및 휠 서비스에 동일한 소켓 세트를 사용하는 작업장에서 기름진 구성 요소와 접촉하는 소켓은 오염 물질을 휠 스터드 및 러그 너트 시트에 전달할 수 있습니다. 이는 브레이크 로터 청결에 대한 사소하지만 실질적인 문제입니다. 전용 휠 렌치가 타이어 베이에 남아 있습니다.

대부분의 독립 수리점의 실질적인 결론은 직선 핸들 휠 렌치와 토크 렌치가 보완 도구라는 것입니다. 전자는 빠른 이탈 및 런다운을 위한 것이고 후자는 최종 토크-사양 확인을 위한 것입니다. 세 가지 기능 모두에 임팩트 건을 사용하는 것이 일반적이지만 교정 확인 없이 과도한 토크가 발생할 위험이 있으며, 이는 대부분의 전문 매장에서 피하고 싶어하는 책임 노출입니다.

맞춤형 소켓 페어링 및 비표준 구성: 카탈로그 옵션을 넘어서는 OEM 및 제품군 소싱

표준 카탈로그 직선 핸들 휠 렌치는 일반 자동차 서비스에 가장 일반적인 소켓 크기 쌍을 포괄합니다. 그러나 차량 운영자, OEM 차량 프로그램 및 전문 수리 작업은 카탈로그 제품이 해결하지 못하는 요구 사항에 자주 직면합니다. 그리고 맞춤화가 가능하고 비용 효율적인 부분을 이해하면 조달 팀이 적합성에 대해 과도하게 타협하거나 사양을 거의 충족하지 못하는 기성 옵션에 대해 불필요하게 비용을 지불하는 것을 방지하는 데 도움이 됩니다.

실제로 발생하는 일반적인 비표준 직선 핸들 휠 렌치 요구 사항:

• 비정상적인 소켓 페어링: 비표준 러그 너트 크기(예: 18mm 또는 20mm, 카탈로그 툴링에서는 흔하지 않음)를 갖춘 수입 차량을 국내 트럭과 함께 운행하는 차량에는 표준 바에 맞춤형 소켓 보링이 필요합니다. 이는 새로운 단조 툴링이 필요하지 않고 다른 CNC 보링 프로그램만 있으면 되는 간단한 맞춤 제작입니다.
• 맞춤형 핸들 길이: 차량별 OEM 키트에는 토크 최적화가 아닌 스페어 휠 보관함에 따라 핸들 길이가 결정되는 경우가 있습니다. 표준 카탈로그 길이에서 5mm 편차가 발생하면 맞춤형 생산이 필요할 수 있지만 일반 공정 매개변수 내에서 제조가 가능합니다.
• 브랜드 또는 라벨이 붙은 도구: 차량 운영자 및 길가 지원 프로그램에서는 도구 식별 및 재고 관리를 위해 양각된 회사 이름, 부품 번호 또는 색상으로 구분된 표면 처리가 필요한 경우가 많습니다. 이는 구조 사양에 영향을 주지 않는 표면 및 마킹 사용자 정의입니다.
• 비표준 단면 핸들: 경쟁이 치열한 소매 환경에서 그립감이 제품을 차별화하는 프리미엄 도구 프로그램에 인체공학적 타원형 또는 D 섹션 바 프로파일이 지정되는 경우가 있습니다. 이를 위해서는 맞춤형 단조 또는 압출 툴링이 필요하지만 충분한 양으로 가능합니다.

Shanghai Soverchannel Industrial Co., Ltd.는 이러한 유형의 비표준 및 맞춤형 특수 형상 부품 개발에 특히 뛰어납니다. Nantong Jinzhai Hardware Co., Ltd.에서 제조를 수행하는 회사의 통합 R&D, 생산 및 판매 구조는 맞춤형 직선 핸들 휠 렌치 프로젝트가 설계와 제조가 여러 조직에 걸쳐 분리될 때 발생하는 의사소통 격차 없이 사양에서 생산 샘플로 이동한다는 것을 의미합니다. 카탈로그 이외의 요구 사항이 있는 OEM 고객 및 차량 조달 팀의 경우 회사의 확립된 패스너 맞춤화 프로세스가 모든 자동차 패스너 생산에 사용되는 동일한 엄격한 품질 관리 및 전체 프로세스 검사 시스템의 지원을 받아 휠 렌치 개발에 직접 적용됩니다.
