볼트 등급 번호가 실제로 강도 공식을 알려주는 이유

모든 고강도 볼트 헤드에 인쇄된 두 자리 속성 클래스는 임의적이지 않습니다. 단일 표시에 두 가지 기계적 속성을 인코딩합니다. 등급 10.9를 예로 들어 보겠습니다. 첫 번째 숫자 10은 최소 인장 강도 1,000MPa를 나타내고, 소수점 이하 숫자 9는 항복-인장 비율 0.9를 나타내며 최소 항복 강도 900MPa를 나타냅니다. 8.8등급은 동일한 논리(인장 800MPa, 항복 640MPa)를 따릅니다. ISO 898-1에 따라 표준화되고 중국의 GB/T 3098.1에 맞춰 조정된 이 시스템은 엔지니어가 별도의 데이터시트를 참조하지 않고도 헤드 마킹에서 직접 내하중 매개변수를 읽을 수 있음을 의미합니다.

강철 구조물 연결의 경우 GB/T 1228 및 GB/T 3632에 지정된 두 등급은 8.8과 10.9입니다. 등급 10.9는 25~40%의 가격 프리미엄으로 8.8보다 약 30% 더 많은 인장 용량을 제공합니다. 이는 볼트 수를 줄이면 천공 구멍 수도 줄이고 부재 단면을 보존하는 고층 프레임, 장경간 지붕 및 중공업 플랫폼에서 의미가 있는 절충안입니다. 반면, 등급 8.8은 일반 구조 제작의 기본값으로 남아 있습니다. 비용 효율적이고 M12에서 M36까지 모든 표준 크기로 널리 사용 가능하며 적당한 하중에서 대부분의 빔-기둥 연결에 충분합니다.

한 가지 중요한 설명: 높은 등급이 항상 더 나은 것을 의미하는 것은 아닙니다. 강도가 증가함에 따라 인성은 감소하고 수소 취성에 대한 민감도는 증가합니다. 8.8이 적절한 등급 10.9를 선택하면 비용이 추가되고 부식성 환경에서 응력 부식 위험이 높아집니다. 올바른 접근 방식은 구조 설계에서 계산된 접합 하중 및 안전 계수에 속성 ​​클래스를 일치시키는 것입니다. 보증을 위해 과도하게 지정하는 것이 아닙니다.

대형 육각형 대 비틀림 전단: 프로젝트에 적합한 연결 유형 선택

강철 구조물 고강도 볼트 중국 국가 표준에 따른 구조적 사용을 위한 두 가지 기본 구성이 있으며, 그 중 선택은 대부분의 엔지니어가 처음에 깨닫는 것보다 설치 속도, 비용 및 품질 관리 결과에 더 많은 영향을 미칩니다.

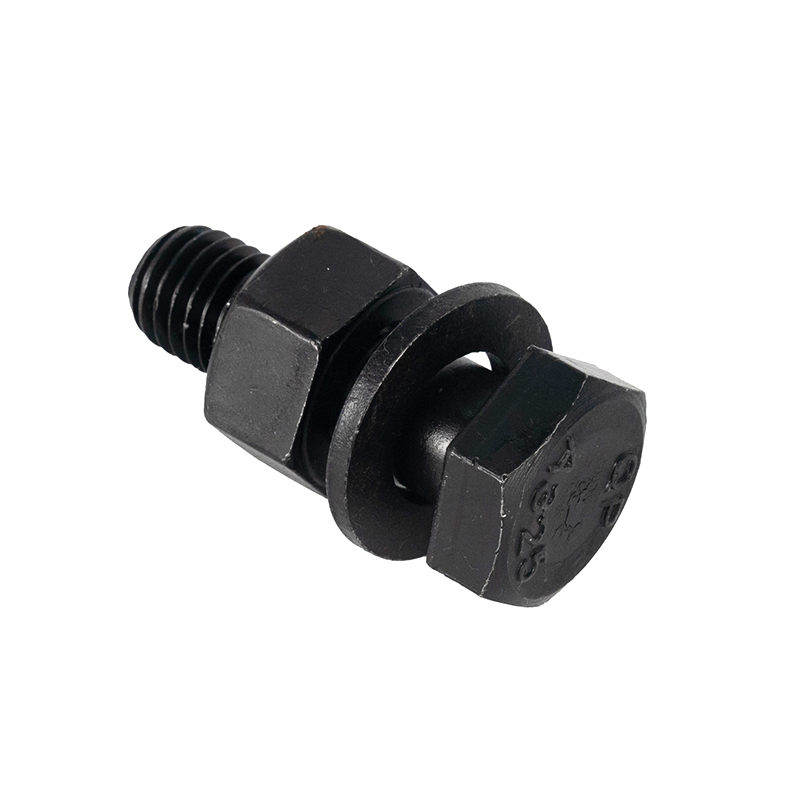

대형 육각형 고강도 볼트(GB/T 1228)

대형 육각 볼트는 보다 전통적인 유형이며 일치하는 너트 및 경화 와셔와 함께 사용됩니다. 토크 렌치를 통해 보정된 토크를 적용하면 사전 장력이 달성됩니다. 이를 통해 설치자는 정밀한 제어가 가능해 동적 하중(크레인 대들보, 교량 데크, 진동이나 반복 응력을 받는 구조물)을 견디는 연결에 매우 적합합니다. 토크 제어 방법은 사양을 엄격하게 준수해야 합니다. 토크가 부족하면 예장력이 부족하고, 토크가 너무 많으면 볼트가 파손되거나 나사산이 벗겨질 위험이 있습니다. 대규모 프로젝트의 경우 토크 렌치 보정을 매일 확인해야 합니다.

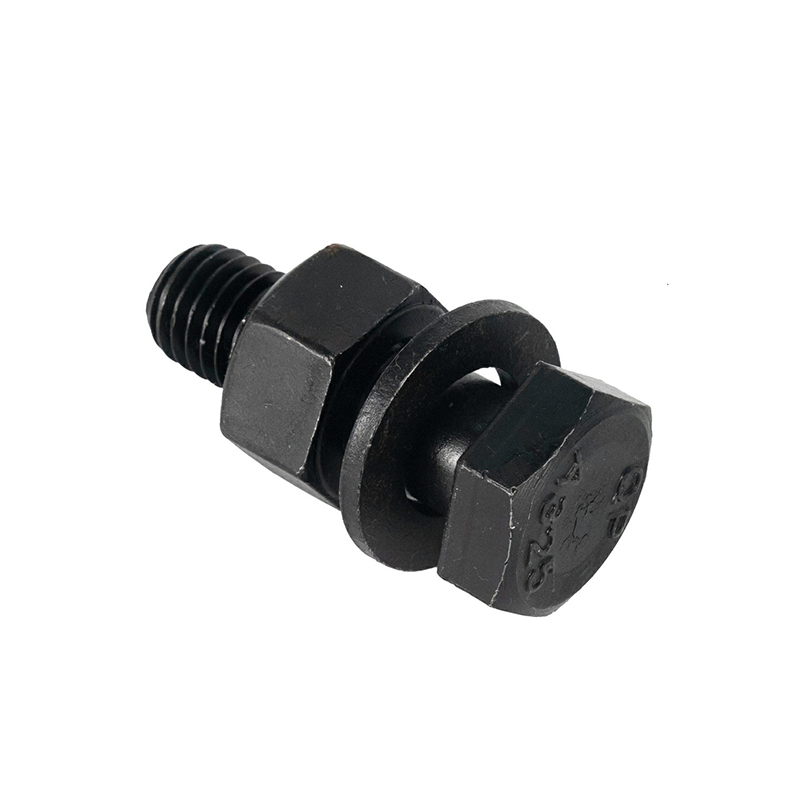

비틀림 전단 고강도 볼트(GB/T 3632)

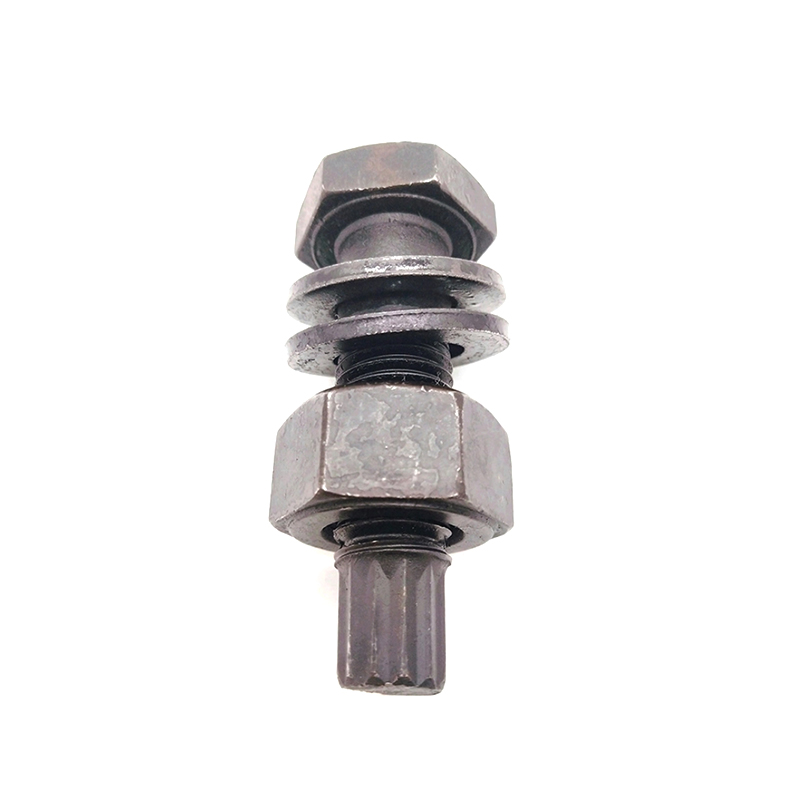

비틀림 전단 볼트는 생크 끝에 핀테일이 있는 것이 특징입니다. 설치하는 동안 특수 전기 렌치가 너트와 핀테일을 동시에 잡습니다. 조임이 진행됨에 따라 볼트가 지정된 초기 장력에 도달할 때 핀테일은 미리 설계된 브레이크넥 그루브에서 정확하게 절단되므로 토크 측정이 필요하지 않습니다. 잘라낸 핀테일은 설치가 완전하고 정확하다는 것을 시각적으로 확인시켜 줍니다. 이 자체 표시 메커니즘을 통해 비틀림 전단 볼트를 현장에서 훨씬 빠르게 검사할 수 있으며 작업자 기술에 대한 의존도가 줄어듭니다. 설치 효율성이 공사 일정에 직접적인 영향을 미치는 고층 건물 및 대형 철골 구조물에 선호됩니다.

실질적인 절충안은 간단합니다. 비틀림 전단 볼트는 개당 더 많은 비용이 들고 독점 전기 렌치가 필요합니다. 현장에서 렌치가 고장나면 작업이 중단됩니다. 대형 육각 볼트는 표준 도구와 보다 보편적으로 호환되며 도구 가용성이 불확실하거나 연결 설계에 따라 단계적 구성 중에 다시 토크가 필요한 경우 더 나은 선택입니다.

담금질 및 템퍼링이 강철 볼트에 실제로 미치는 영향과 이것이 구조 접합에서 중요한 이유

"담금질 및 템퍼링"이라는 문구는 GB/T 1228, GB/T 3632 및 해당 국제 규격을 포함하여 거의 모든 고강도 볼트 사양에 나타납니다. 이 열처리 사이클을 일반적인 품질 주장으로 취급하는 대신 실제로 달성하는 것이 무엇인지 이해하면 조달 엔지니어가 공급업체의 역량을 평가하고 중요한 연결의 실패를 방지하는 데 도움이 됩니다.

담금질에는 크롬, 몰리브덴, 티타늄과 같은 합금 원소가 강철 매트릭스에 완전히 용해될 때까지 볼트를 880~960°C(합금 구성에 따라 다름) 이상으로 가열하는 작업이 포함됩니다. 그런 다음 볼트는 액체 매질에서 급속 냉각되어 미세 구조가 단단하지만 부서지기 쉬운 마르텐사이트 상태로 고정됩니다. 이 단계에서 볼트는 최대 경도를 갖지만 응력으로 인해 균열이 생길 위험이 있습니다. 즉시 템퍼링이 이어집니다. 내부 응력을 완화하고 부서지기 쉬운 마르텐사이트를 미세한 템퍼링된 소르바이트 구조로 변환하기 위해 볼트를 420~600°C로 재가열합니다. 이는 담금질 중에 얻은 높은 강도를 유지하면서 인성을 복원합니다.

뜨임 온도는 강도와 인성 사이의 최종 균형을 결정하는 핵심 변수입니다. 저온 환경(예: 북부 기후의 옥외 강철 구조물)에 사용되는 볼트의 경우 템퍼링은 금속 조직 검사에서 등급 1~3.5 등급의 미세 구조를 생성하여 영하 조건에서 적절한 내충격성을 보장해야 합니다. 스레드 직경이 M20을 초과하는 등급 8.8 볼트의 경우 전체 볼트 단면을 통해 적절한 경화성을 보장하기 위해 중국 표준에 따라 합금강 재료 및 진공 담금질 프로토콜이 필요합니다.

Shanghai Soverchannel Industrial Co., Ltd.와 그 제조 공장 Nantong Jinzhai Hardware Co., Ltd.에서는 담금질 및 템퍼링 공정이 볼트 성능 요구 사항이 대부분의 구조 응용 분야보다 더 엄격한 분야인 자동차 패스너 산업에서 수년간의 경험을 바탕으로 구축된 전체 공정 검사 시스템에 통합되어 있습니다. 자동차 등급 패스너에 적용되는 동일한 야금학적 규율이 8.8 및 10.9 성능 수준에 걸쳐 M12부터 M36까지 당사가 생산하는 모든 강철 구조 고강도 볼트에 적용됩니다.

볼트 직경 선택이 철골 구조 연결의 접합 효율성에 미치는 영향

올바른 볼트 직경을 지정하는 것은 단순히 접합 플레이트의 구멍 크기를 일치시키는 것이 아니라 접합의 전단 용량, 접합 부재의 순 단면적 및 설계 하중을 전달하는 데 필요한 볼트 수에 직접적인 영향을 미칩니다. 실제로 경공업 강철 프레임부터 장경간 지붕 트러스까지 진행되는 프로젝트에서는 M12~M36 범위 내에서도 다양한 직경을 선택해야 합니다.

• M16 및 M20 저층 산업 건물의 보조 빔 연결부, 도리, 버팀대 및 기둥 베이스 플레이트와 같은 가벼운 강철 구조물의 주력 제품입니다. M20은 용량과 구멍 뚫기 비용 간의 균형으로 인해 기본 연결에 대한 구조 코드로 지정된 최소 직경인 경우가 많습니다.
• M22와 M24 중간 범위를 커버합니다: 다층 골조, 대형 크레인 거더 엔드 플레이트 및 트랜스퍼 구조의 메인 빔-기둥 모멘트 연결. M20에서 M22로 점프하면 볼트당 전단 용량이 약 20% 추가되어 혼잡한 연결 구역의 볼트 수를 의미 있게 줄일 수 있습니다.
• M27 및 M30 중공업 플랫폼, 교량 접근 구조, 대형 공간 프레임 등 고부하 시나리오에 사용됩니다. 이러한 직경에서는 프리텐셔닝을 위한 토크 요구 사항이 크게 증가하고 현장에서 공구 선택이 더욱 중요한 물류 고려 사항이 됩니다.

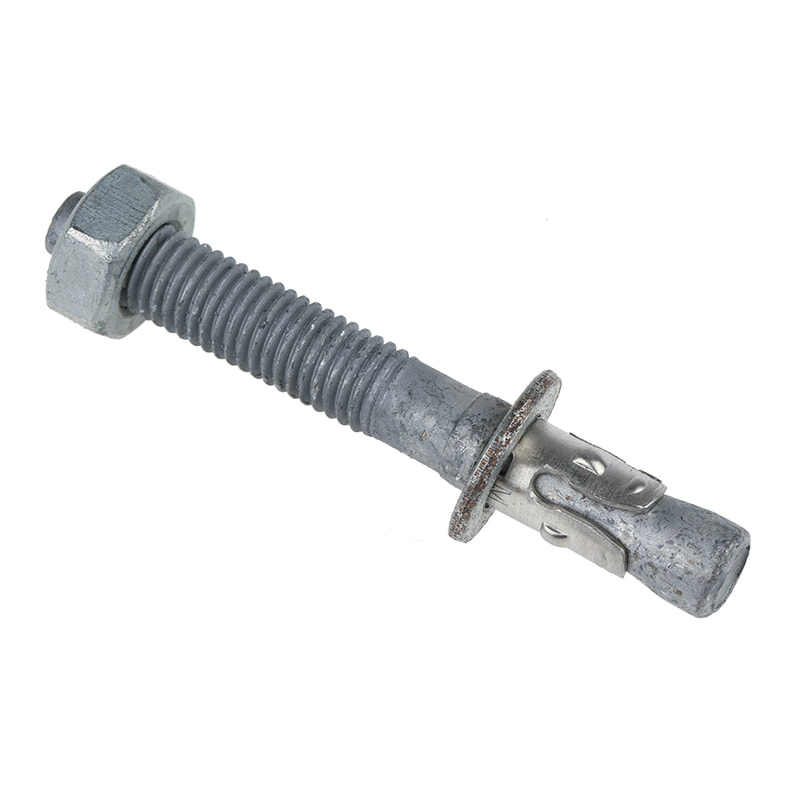

• M36 표준 범위의 상한을 나타내며 일반적으로 앵커 볼트 적용, 매우 무거운 기둥 접합 또는 접근 제한으로 인해 조인트 형상 내에 물리적으로 들어갈 수 있는 볼트 수가 제한되는 연결용으로 예약되어 있습니다.

흔히 간과되는 요소 중 하나는 볼트 직경과 부재 두께 사이의 관계입니다. 전단 용량을 얻기 위해 볼트 직경을 늘리면 더 얇은 거셋 플레이트나 엔드 플레이트에서 펀칭 전단 문제가 발생할 수 있으며, 이로 인해 플레이트 두께를 늘리거나 더 많은 볼트 수를 사용하여 더 작은 직경으로 되돌려야 합니다. 구조 상세 설계자 및 연결 엔지니어는 일반적으로 사용 가능한 가장 큰 직경을 기본값으로 설정하는 대신 반복 계산을 통해 이러한 절충안을 최적화합니다.

고강도 구조용 볼트의 프리텐셔닝 방법: 토크 제어, 너트 회전 및 직접 장력 표시기

올바른 볼트 사전 장력을 달성하는 것은 단순한 베어링 연결과 고강도 마찰 유형 연결을 구별하는 것입니다. 사전 장력은 마찰을 발생시키는 연결된 강철 표면 사이에 조임력을 생성하며, 미끄러짐이 중요한 접합부에서 하중을 전달하는 것은 볼트 전단이 아닌 이 마찰입니다. GB/T 1228에 따라 세 가지 설치 방법이 인정되며 각각에는 뚜렷한 품질 관리 영향이 있습니다.

토크 제어 방식

대형 육각 볼트에 가장 널리 사용되는 접근 방식입니다. 보정된 토크 렌치는 실제 설치 도구를 사용하여 대표적인 볼트 어셈블리를 매일 테스트하여 얻은 사전 계산된 토크 값을 적용합니다. 토크와 초기 장력 사이의 관계는 나사산 마찰, 너트 면 마찰 및 표면 윤활의 영향을 받습니다. 따라서 일반 테이블에서 가져오는 것이 아니라 그날 작업에 대해 예정된 정확한 패스너 로트 및 공구 구성을 사용하여 토크 값을 검증해야 합니다.

너트 돌리기 방법

조인트의 모든 볼트는 먼저 표준 렌치를 사용하는 사람이 느끼는 저항 또는 임팩트 렌치의 몇 번의 충격과 같은 꼭 맞는 조임 상태로 조여집니다. 꼭 맞는 위치에서 너트는 지정된 각도(보통 볼트 길이와 그립 길이에 따라 전체 회전의 1/3 ~ 2/3)만큼 회전됩니다. 이 방법은 마찰 변동에 덜 민감하기 때문에 일부 응용 분야에서는 토크 제어보다 더 신뢰할 수 있는 것으로 간주됩니다. 그러나 각도 측정이 정확하려면 초기에 꼭 맞는 위치를 명확하게 표시해야 합니다.

비틀림 전단 자체 표시 방법(GB/T 3632)

위의 볼트 유형 비교에서 언급한 바와 같이 사전 설계된 전단 홈의 핀테일 파손은 토크 측정이나 각도 회전 추적 없이 사전 장력을 기계적으로 보장합니다. 설치 후 검사는 간단합니다. 핀테일이 손상되지 않은 볼트는 제대로 조여지지 않은 것입니다. 설치 후에는 비파괴 평가 또는 볼트 장력 보정 검사를 사용한 검증 테스트를 중요한 연결부, 특히 동적 하중을 받는 지진 구역이나 구조물에서 수행해야 합니다.

OEM 및 비표준 고강도 볼트 제조: 표준 크기가 부족한 경우

카탈로그의 표준 M20 또는 M24 볼트를 사용하여 모든 강철 구조물 연결을 해결할 수 있는 것은 아닙니다. 개조 프로젝트, 맞춤형 제작 연결 하드웨어, 독점 구조 시스템 및 전문 산업 장비에서는 GB/T 1228 또는 GB/T 3632의 치수 범위를 벗어나는 패스너를 요구하는 경우가 많습니다. 여기서 OEM 및 비표준 제조 능력은 마케팅 주장이 아닌 진정한 차별화 요소가 됩니다.

Shanghai Soverchannel Industrial Co., Ltd.는 OEM/ODM 철강 구조 고강도 볼트 제조업체이자 생산 기지인 Nantong Jinzhai Hardware Co., Ltd.를 통해 공장을 운영하고 있습니다. 자동차 패스너에 대한 회사의 배경은 특히 여기와 관련이 있습니다. 자동차 산업은 기계적 특성 편차에 대한 공차가 전혀 없는 복잡한 비표준 패스너 형상(플랜지 헤드, 감소된 생크 섹션, 맞춤형 나사산 형태 및 엄격한 치수 공차)을 일상적으로 요구합니다. 이러한 엔지니어링 및 제조 분야는 구조적 패스너 맞춤화로 직접 전환됩니다.

강철 구조 고강도 볼트 Shanghai Soverchannel Industrial Co., Ltd.의 맞춤형 기능은 다음과 같습니다.

• 두꺼운 연결 패키지 또는 확장된 도달 범위 응용 분야의 경우 표준 범위를 벗어난 비표준 생크 길이 및 그립 길이
• 특정 조인트 형상 요구 사항에 대한 맞춤형 스레드 피치 또는 부분 스레드 구성

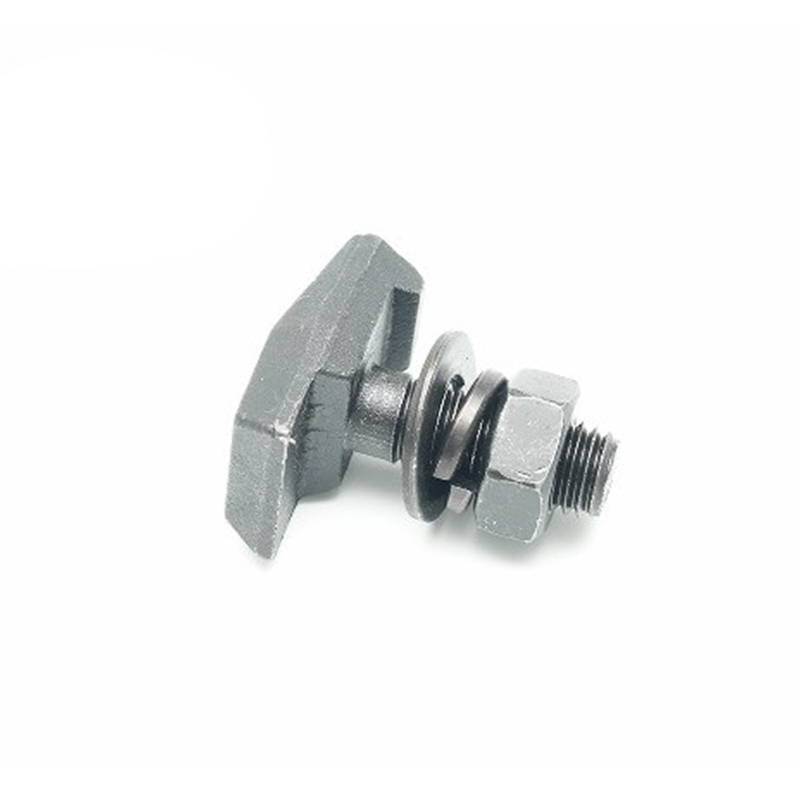

• 특수 형태의 고정 부품 — T-볼트, 앵커 로드 어셈블리, 용접 스터드 및 복잡한 성형 부품 — 고객 도면에 따라 제조
• 경도 검증, 인장 시험, 금속 조직 검사 보고서 등 비표준 품목에 대한 전체 프로세스 기계적 특성 인증

비표준 고강도 볼트의 핵심 기술 요구 사항은 형상 변경에 관계없이 재료 사양과 열처리 프로토콜을 유지해야 한다는 것입니다. 비표준 생크 길이는 필요한 성능 수준에 맞게 선택된 합금강을 사용한 적절한 담금질 및 템퍼링의 필요성을 바꾸지 않습니다. 신뢰할 수 있는 OEM 제조업체는 비표준 볼트를 하드웨어 변형이 아닌 엔지니어링 구성 요소로 취급합니다.
