숄더 직경 공차: 정밀 금형의 작동 여부를 결정하는 치수

정밀 금형 및 사출 금형에서는 어깨 부분이 어깨 나사 단순한 구조적 특징이 아니라 정밀 데이텀입니다. 숄더 직경 공차는 금형 부품의 위치를 ​​얼마나 정확하게 지정하고 수천 사이클에 걸쳐 해당 위치로 얼마나 반복적으로 복귀하는지를 결정합니다. 고정밀 툴링에 대한 업계 관행에서는 h6 공차(음수 공차만, 초과 크기 없음)로 유지되는 숄더 직경을 지정합니다. 이는 10mm 숄더의 경우 직경 범위가 9.991~10.000mm임을 의미합니다. 이 공차 수준에서 숄더는 반경방향 유격을 완전히 제거하는 간섭 끼워맞춤 또는 전환 끼워맞춤으로 리머 구멍에 끼워집니다.

부적절한 어깨 허용 오차의 결과는 측정 가능하며 종종 비용이 많이 듭니다. 스탬핑 다이에서 반경 방향 간격이 0.02mm라도 있는 제한 핀을 사용하면 가이드된 구성 요소가 각 프레스 스트로크의 충격 하중에 따라 측면으로 이동할 수 있습니다. 시간이 지남에 따라 이러한 미세한 움직임은 보어를 확대하고 나사와 다이 블록 모두의 마모를 가속화하며 결국 스탬핑 부품에 치수 드리프트를 유발합니다. 공차 사양 문제로 시작된 것은 진단해야 할 단일한 명백한 실패 사건 없이 생산 품질 문제가 됩니다.

에서 상하이 Soverchannel 산업 유한 회사 , 정밀 툴링 응용 분야에 대한 숄더 직경 공차는 표준으로 h6으로 유지되며, 고주기 스탬핑 다이 및 반도체 툴링에 가장 꼭 맞는 핏을 요구하는 고객을 위해 h5를 사용할 수 있습니다. 이 회사의 제조 공장인 Nantong Jinzhai Hardware Co., Ltd.는 혼자 선삭하는 대신 최종 숄더 마무리 작업으로 원통형 연삭을 사용합니다. 이를 통해 생산 로트 전체에서 서브미크론 진원도와 직경 일관성이 가능합니다.

이젝터 리테이너 적용 분야의 숄더 길이 정밀도: ±0.05mm로는 충분하지 않은 이유

사출 금형에서 이젝터 리테이너로 사용되는 숄더 나사는 두 개의 플레이트를 함께 고정하는 패스너와 근본적으로 다른 기능을 수행합니다. 숄더 길이는 이젝터 플레이트의 정확한 스트로크 한계, 즉 성형된 부품을 캐비티 밖으로 밀어내기 위해 이젝터 핀이 앞으로 이동하는 거리를 정의합니다. 숄더 길이가 0.1mm라도 짧으면 이젝터 핀이 설계된 전방 위치에 도달하기 전에 이젝터 플레이트 바닥이 나사 머리에 닿아 부품이 부분적으로 배출되지 않은 상태로 남습니다. 숄더가 같은 양만큼 길면 이젝터 플레이트가 설계된 정지 위치를 초과하여 잠재적으로 이젝터 핀이 구부러지거나 캐비티 표면이 손상될 수 있습니다.

이것이 바로 정밀 사출 금형 제작자가 이젝터 리테이너 응용 분야에 대해 ±0.025mm 이상의 숄더 길이 공차를 지정하는 이유입니다. 이는 많은 표준 숄더 나사 카탈로그가 공칭 공차로 게시하는 ±0.13mm(약 ±0.005인치) 공차보다 훨씬 더 엄격합니다. 소싱 시 구별이 중요합니다. 카탈로그 공차를 충족하는 나사가 반드시 금형의 기능 요구 사항을 충족하는 나사는 아닙니다.

이젝터 리테이너로 사용되는 숄더 나사도 독특한 하중 패턴을 경험합니다. 즉, 숄더는 각 이젝션 스트로크 끝에서 순수 압축 축 하중을 견디며, 이는 숄더 끝과 이젝터 플레이트 사이의 환형 접촉면을 통해 전달됩니다. 따라서 어깨 축에 대한 이 끝면의 표면 평탄도와 직각도는 하중이 리테이너 패턴 전체에 얼마나 균등하게 분산되는지 직접적인 영향을 미칩니다. 고정 나사 세트 전체에 걸쳐 고르지 않은 하중 공유는 이젝터 플레이트 기울어짐의 근본 원인이며, 이로 인해 일관되지 않은 이젝터 핀 돌출 높이와 가변적인 부품 배출이 발생합니다.

고하중, 고진동 환경에서 어깨 나사의 재료 및 열처리 선택

자동차 툴링 및 항공우주 부품 어셈블리에서는 숄더 나사에 반경방향 전단 하중, 나사 끝의 축 방향 장력, 지속적인 진동이 가해집니다. 이러한 응력 상태는 높은 표면 경도와 적절한 코어 인성을 모두 갖춘 소재를 요구합니다. 표면 경도는 어깨-보어 인터페이스의 마모를 방지합니다. 코어 인성은 충격 하중 시 취성 파손을 방지합니다. 어느 방향에서든 균형이 잘못되면 조기 실패가 발생합니다.

맞춤형 합금강 패스너 제조업체인 Shanghai Soverchannel Industrial Co., Ltd.는 응용 분야별 화학 및 케이스 깊이 사양에 맞게 Ni-Cr-Mo 합금 숄더 나사를 설계합니다. 항공우주 및 고진동 자동차 툴링의 경우, 침탄 숄더 스크류의 케이스 깊이는 최소 0.5mm로 설계됩니다. 이는 숄더를 최종 직경 공차로 만드는 연삭 작업으로 경화층이 소모되지 않는 동시에 파손 없이 충격을 흡수하는 연성 코어를 보존할 수 있을 만큼 충분히 깊은 깊이입니다.

영국식 대 미터식 어깨 나사: 해외 장비 조립 및 유지 관리를 위한 소싱 현실

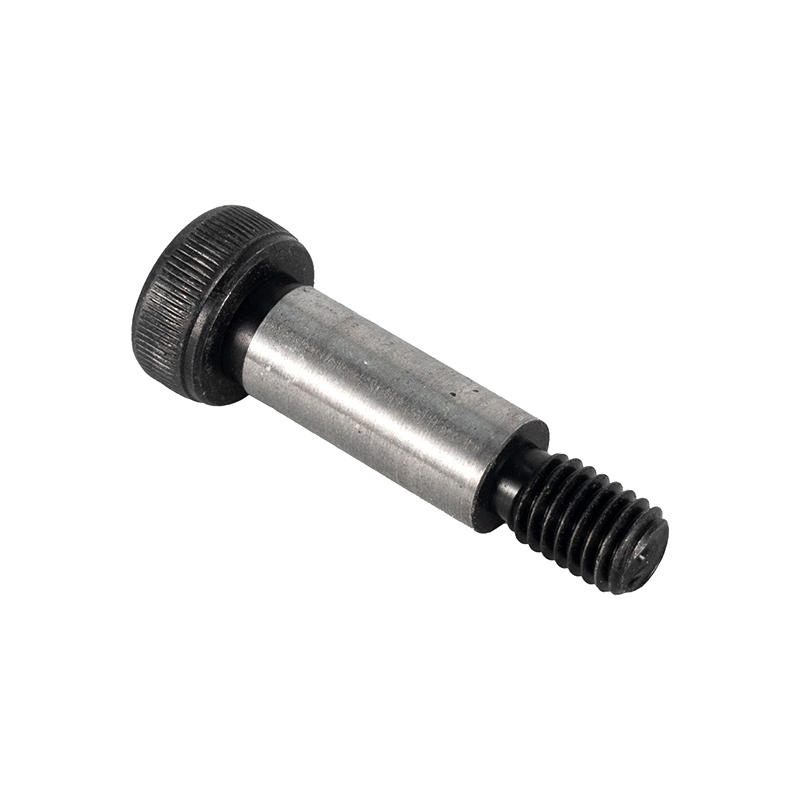

북미에서 수입된 장비는 나사 끝 부분에 통일된 나사 형태(UNC 또는 UNF)가 있는 영국식 치수의 어깨 나사(소수 인치(3/16", ¼", 5/16", 3/8", ½" 등) 단위의 어깨 직경을 사용하는 경우가 많습니다. 이 장비가 미터법 표준 제조 환경에서 유지 관리 또는 공구 교체가 필요한 경우 올바른 교체 어깨 나사를 조달하는 것이 진정한 조달 과제가 됩니다. 가장 가까운 미터법 등가량으로 대체하는 것은 거의 절대 허용되지 않습니다. 6mm 미터법 숄더 나사의 숄더 직경은 6.000mm인 반면 영국식 등가(¼")의 숄더 직경은 6.350mm입니다. 0.35mm 차이로 응용 분야에 따라 간섭이나 전환 맞춤이 제거됩니다.

스레드 끝은 추가적인 합병증을 만듭니다. ¼" 인치 영국식 어깨 나사는 일반적으로 10-32 UNF 또는 ¼-20 UNC 나사산 끝을 사용하며 금형이나 고정 장치의 탭 구멍은 일치하도록 절단됩니다. 구멍을 다시 나사산하지 않고 미터식 M5 또는 M6 스레드를 사용하려는 시도는 실행 가능한 지름길이 아닙니다. 피치, 주요 직경 및 스레드 형태가 모두 다릅니다. 영국식 및 미터식 툴링을 모두 유지하는 해외 장비 조립 작업의 경우 영국식 어깨 나사의 병렬 재고를 유지하는 것이 운영상 더 간단합니다. 사례별 변환 엔지니어링.

Shanghai Soverchannel Industrial Co., Ltd.는 Nantong Jinzhai Hardware Co., Ltd.의 제조 기지에서 미터법 및 영국식 어깨 나사 시리즈를 모두 공급하며 완전한 추적성과 치수 인증을 받았습니다. 혼합 표준 장비를 관리하는 국제 고객을 위해 회사는 미터법 등가물과 동일한 생산 실행에서 ASME B18.3 치수 표준에 따른 영국식 어깨 나사를 생산할 수 있으므로 별도의 공급업체 관계 없이 조달 통합을 단순화할 수 있습니다.

자동화 기계의 피벗 핀 역할을 하는 숄더 스크류: 베어링 하중 계산 및 마모 수명 예측

자동화된 기계 및 공작 기계에서 링키지, 캠 팔로어 또는 스윙 암의 피벗 핀 역할을 하는 숄더 나사는 숄더 길이에 걸쳐 방사상 베어링 하중을 받습니다. 하중이 긴 접촉 영역에 걸쳐 분산되는 일반 저널 베어링과 달리 숄더 나사 피벗은 사용 가능한 숄더 길이에 걸쳐 반경방향 하중을 집중시킵니다. 일반적으로 적용 형상에 따라 숄더 직경의 1~3배입니다. 어깨 표면의 베어링 압력을 계산하는 것은 마모 수명을 예측하는 첫 번째 단계입니다.

투영 면적 베어링 압력 공식은 다음과 같이 적용됩니다. P = F / (d × L). 여기서 F는 레이디얼 하중(뉴턴), d는 숄더 직경(mm), L은 유효 베어링 길이(mm)입니다. 강철 부싱 또는 경화 보어에 대해 작동하는 표면 경화 합금강 숄더 나사의 경우 허용 베어링 압력은 일반적으로 연속 회전의 경우 100~150MPa이고 진동 또는 인덱싱 동작의 경우 200~350MPa입니다. 이러한 한계를 초과하면 표면 피로가 가속화되고 마모 잔해가 생성되며 보어가 점차 커집니다. 이는 공차가 부적절한 응용 분야에서 볼 수 있는 것과 동일한 실패 진행이지만 치수 오류가 아닌 하중에 의해 발생합니다.

섬유 장비 및 유압 시스템 피벗 응용 분야에는 설계 중에 종종 간과되는 윤활 고려 사항이 추가됩니다. 고주기 직물 기계에서 건조 상태로 작동하는 숄더 스크류 피벗은 지속적인 생산 실행 중에 접촉 영역의 표면 온도가 150°C를 초과하여 유막을 저하시키고 접착 마모를 가속화할 수 있습니다. 윤활 접근을 위한 설계 조항(보어 벽을 통과하는 방사형 그리스 구멍 또는 숄더의 원주형 홈)은 이러한 응용 분야에서 마모 수명을 몇 배로 연장할 수 있으며 윤활제 화학과 호환되는 표면 처리로 숄더 나사를 지정하는 것은 현장 고장 이후가 아닌 설계 단계에서 확인되어야 하는 기본 엔지니어링 요구 사항입니다.

항공우주 및 자동차 툴링의 비표준 숄더 형상: 카탈로그 그 이상

표준 숄더 나사는 원통형 숄더, 편평한 언더헤드 베어링 면, 숄더보다 직경이 작은 나사식 끝단 등 간단한 형상을 따릅니다. 항공우주 부품 및 특수 자동차 툴링은 표준 카탈로그에서 조달할 수 없는 구성을 요구하는 경우가 많으며 현장에서 표준 나사를 수정하려고 시도하는 경우(숄더 아래로 내리기, 크로스 홀 추가, 축소된 단면 가공) 거의 항상 부품의 열처리 및 치수 무결성이 손상됩니다.

고정밀 툴링에서 발생하는 일반적인 비표준 숄더 나사 구성은 다음과 같습니다.

• 이중 어깨 나사: 동일한 생크에 직경이 다른 두 개의 원통형 숄더가 있으며, 복잡한 금형 조립품에서 동시에 두 개의 서로 다른 깊이 평면에 구성요소를 배치하고 유지하는 데 사용됩니다.
• 릴리프 숄더 나사: 어깨와 나사산 끝 사이의 감소된 직경의 허리 부분은 충격 하중을 나사 결합 영역으로 전달하지 않고 충격 부하를 흡수하는 제어된 탄성 요소로 작용합니다. 특히 충격이 큰 스탬핑 다이 응용 분야에 유용합니다.
• 교차 구멍 또는 축 통로가 있는 어깨 나사: 스크류가 동시에 피벗 핀과 유체 통로 역할을 하는 유압 시스템 및 공압 툴링에 사용되어 별도의 포트 피팅을 제거하고 조립 복잡성을 줄입니다.
• 플랜지 어깨 나사: 헤드 아래의 확대된 플랜지는 축 방향 클램핑 하중을 더 넓은 영역에 분산시켜 별도의 와셔 구성 요소 없이 부드러운 소재(알루미늄 또는 복합재) 툴링 플레이트에 매립되는 것을 방지합니다.
• 다양한 스레드 피치를 갖춘 매우 긴 숄더 나사: 스레드 끝이 숄더 베어링 영역 훨씬 아래의 플레이트와 맞물려야 하고 전체 길이가 표준 카탈로그 최대값보다 훨씬 길어야 하는 딥 몰드 어셈블리에 필요합니다.

Shanghai Soverchannel Industrial Co., Ltd.는 이 시장 부문을 처리하기 위해 특별히 구성되었습니다. R&D, 생산 및 판매를 통합하는 제조업체로서 이 회사는 고객 도면을 검토하고, 형상 및 재료 선택에 대해 조언하고, 치수 및 기능 검증을 위한 프로토타입을 생산하고, 직접 생산으로 전환합니다. 이 모든 것이 단일 공급 관계 내에서 이루어지므로 제3자 공장에서 소싱하는 유통업체와 협력할 때 흔히 발생하는 엔지니어링에서 조달까지의 인계 지연이 사라집니다.

어깨 나사의 표면 처리 선택: 부식 방지와 치수 무결성의 균형 유지

숄더 나사에 적용되는 표면 처리는 일반 패스너에는 존재하지 않는 근본적인 장력을 나타냅니다. 숄더 표면에 두께를 추가하는 코팅은 치수 공차 예산에서 직접적으로 차감됩니다. 측면당 8~12μm의 아연 전기도금 층은 숄더 직경에 16~24μm를 추가합니다. 이는 h6 공차 숄더를 간섭 없이 리머 구멍에 들어가지 않는 대형 부품으로 변환하기에 충분합니다. 이것이 정밀 숄더 나사의 표면 처리 선택이 부식 성능뿐만 아니라 코팅 두께에도 명시적인 주의를 기울여야 하는 이유입니다.

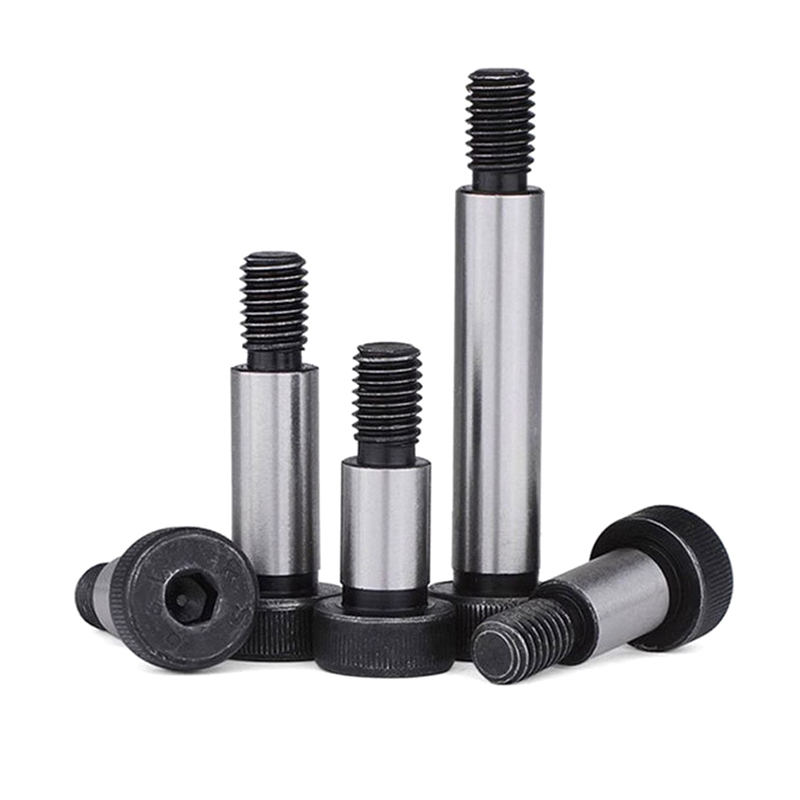

• 흑색 산화물: 정밀 금형 및 다이 애플리케이션에 선호되는 처리입니다. 변환 코팅 깊이는 미크론이 아닌 나노미터로 측정되므로 사실상 치수 영향이 0입니다. 오일 씰과 결합하면 실내 공구 환경에 충분한 가벼운 내식성을 제공합니다. 후처리 연삭 없이 모든 표준 공차 등급과 호환됩니다.
• 무전해 니켈 도금: 가공 공차를 고려할 만큼 충분히 단단하게 지정되고 고정될 수 있는 매우 균일한 층(일반적으로 12~25μm)을 증착합니다. 흑색산화막 대비 우수한 경도(열처리 후 최대 68HRC) 및 내식성을 제공합니다. 정밀도와 적당한 내화학성이 모두 요구되는 유압 시스템 숄더 나사 및 섬유 장비 부품에 사용됩니다.

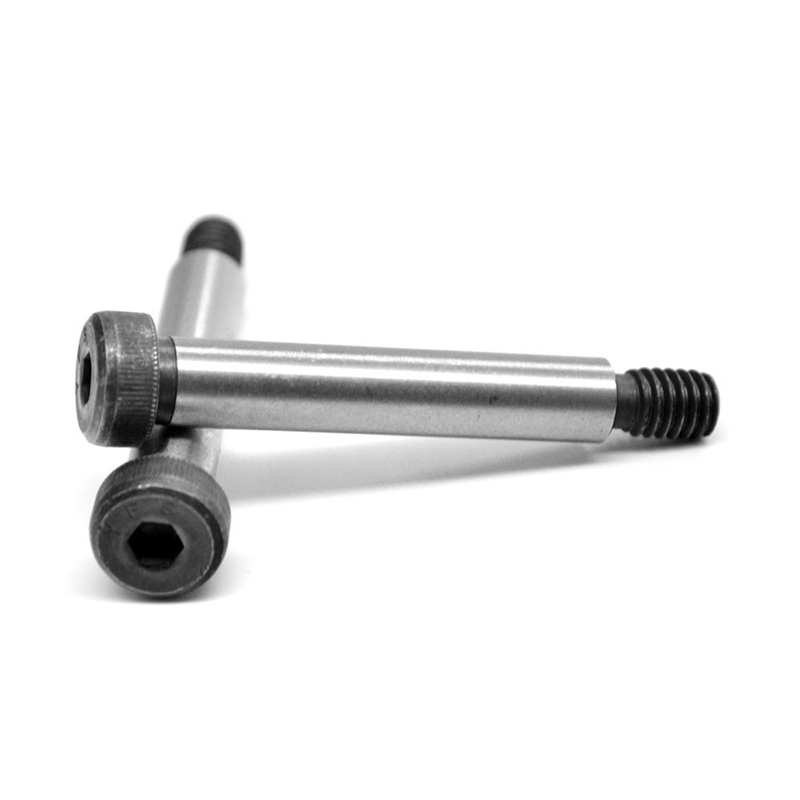

• 아연 플레이크 코팅(Geomet/Dacromet): 전기도금보다 두께 균일성이 우수하고 수소 취화 위험이 없는 총 두께 8~15μm에 적용됩니다. 부식 방지가 중요한 숄더 나사의 나사산 끝 부분과 헤드에 적합하지만, 정밀 용도에서는 숄더 베어링 표면을 가려야 합니다. 또는 코팅 후 숄더를 최종 치수로 연삭해야 합니다.
• 부동태화 스테인레스 스틸: 303, 304 또는 440C 스테인리스로 생산된 숄더 나사의 경우 부동태화는 치수에 영향을 주지 않고 표면에서 유리 철을 제거하여 재료의 기본 내식성을 최대화합니다. 기본 재료가 이미 스테인리스인 식품 가공, 의약품 제조, 연안 또는 해양 도구 환경에 대한 올바른 선택입니다.

탄소강 패스너 공급업체이자 스테인리스강 패스너 회사인 Shanghai Soverchannel Industrial Co., Ltd.는 나중에 고려하기보다는 어깨 나사 설계 패키지의 통합된 부분으로 표면 처리를 지정합니다. 장비 조립 표준이 다양한 해외 시장에 공급하는 고객을 위해 회사는 전체 치수 추적성을 통해 코팅된 숄더 직경을 문서화하므로 설치자는 생산 현장에서 간섭 문제를 발견하는 대신 조립 전에 맞춤 호환성을 확인할 수 있습니다.
