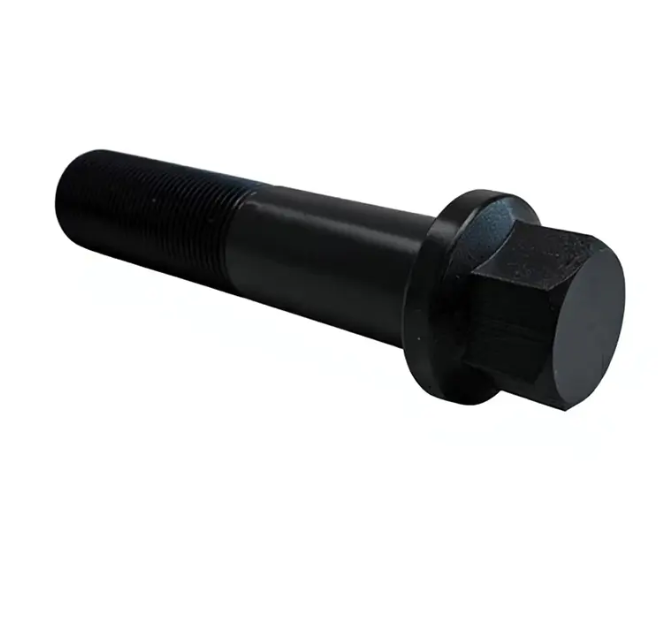

A 실린더 헤드 볼트 단순히 머리를 아래로 누르는 것이 아니라 보정된 스프링입니다.
실린더 헤드 볼트의 주요 기능은 단순히 헤드를 블록에 고정하는 것이 아닙니다. 이는 극심한 열 순환, 실린더 압력 스파이크 및 재료 팽창 차이 조건에서 헤드 개스킷 밀봉 표면 전체에 정확하고 균일한 클램핑 힘을 유지하는 것입니다. 올바르게 토크를 가하면 볼트는 공학적 장력 상태로 탄성적으로 늘어납니다. 패스너당 8,000~12,000파운드 이상의 클램핑력을 저장하는 고강도 스프링 . 이렇게 저장된 에너지는 강제 유도 엔진에서 1,500psi를 초과할 수 있는 연소 압력을 밀봉할 수 있을 만큼 헤드 개스킷을 압축하는 동시에 헤드와 블록 사이를 흐르는 고압 오일 갤러리와 냉각수 통로를 밀봉합니다. 예열 중 실린더 헤드와 블록이 서로 다른 속도로 팽창할 때 항복, 피로 또는 부적절한 예압으로 설치된 볼트는 이러한 밀봉을 유지할 수 없습니다. 헤드 볼트가 정적 나사산 핀이 아닌 동적 스프링 장착 클램핑 장치라는 점을 이해하는 것이 모든 올바른 설치 및 진단 절차의 기초입니다.
실린더 헤드 볼트는 상호 배타적인 두 가지 범주로 분류되며, 하나를 다른 것과 같이 취급하면 즉각적인 엔진 고장이 발생합니다. 표준 볼트는 탄성 범위 내에서 토크가 가해집니다. 즉, 풀면 원래 길이로 돌아가고 대부분의 경우 치수 검사 기준을 충족하면 재사용할 수 있습니다. 토크 항복 볼트가 조여졌습니다. 탄성 한계를 넘어 소성 변형 영역으로 , 재료가 영구적으로 늘어나고 원래 길이로 돌아오지 않는 경우. TTY 접근 방식은 볼트의 하중 곡선이 플라스틱 영역에서 평평해지기 때문에 보다 일관된 조임력을 제공합니다. 회전 각도의 작은 변화로 인해 클램프 하중의 변화가 최소화되어 조립 라인에서 프로세스를 더 반복적으로 수행할 수 있습니다. 되돌릴 수 없는 절충점은 TTY 볼트가 항복점을 넘어 늘어나서 절대 재사용하면 안 된다 . 항복한 볼트의 두 번째 토크 시퀀스는 네킹 실패가 발생할 때까지 볼트를 소성 변형으로 더 밀어넣고, 최종 토크 도중 또는 더 나쁘게는 엔진이 다시 서비스를 시작한 지 며칠 후에 종종 끊어집니다.
제조업체의 서비스 매뉴얼은 최종 분류를 제공하지만 물리적 표시기에는 초기 토크 값과 그 뒤에 오는 토크 사양이 포함됩니다. 90도 또는 180도와 같은 각도 기반 최종 단계 . 최종 토크 수치가 아닌 이 각도 사양은 볼트가 측정된 회전에 따라 소성 영역으로 바뀌기 때문에 TTY 절차의 특징입니다. 표준 재사용 가능 볼트는 각도 단계 없이 또는 탄성 범위 내에 유지되고 서비스 문헌에 재사용 가능하다고 명시적으로 명시된 각도 단계 없이 뉴턴미터 또는 풋-파운드 단위의 최종 토크 값으로 지정됩니다.
모든 실린더 헤드에 적용되는 조임 순서는 제안이 아니라 응력 분포 맵입니다. 실린더 헤드는 무한히 뻣뻣하지 않습니다. 볼트 장력 하에서 마이크로 인치 단위로 구부러집니다. 볼트를 한쪽 끝에서 다른 쪽 끝으로 조이면 헤드가 약간 쐐기 모양으로 휘어져 마지막으로 조인 모서리에 조임력이 집중되고 시작 끝 부분은 압축되지 않은 상태로 유지됩니다. 는 중심에서 시작하여 토크 증분 단계로 바깥쪽으로 진행되는 나선형 패턴 점차적으로 헤드를 고르게 아래로 당겨 개스킷이 균일하게 압축되고 헤드가 블록 데크와 평행하게 자리잡게 됩니다. 일반적인 절차에는 3~5개의 점진적인 토크 통과가 포함됩니다. 즉, 모든 패스너를 장착하기 위한 초기 낮은 토크 패스, 증가하는 토크 값의 중간 패스, TTY 패스너에 대한 최종 각도 스윕이 포함됩니다. 패스를 건너뛰거나 통합 단계를 수행하면 중요한 초기 압착 단계에서 개스킷이 고르지 않게 압축되고 결과적인 씰 불일치는 엔진이 작동 온도에 도달하고 불균일하게 로드된 파이어 링이 무너질 때까지 드러나지 않을 수 있습니다.
토크 렌치는 조임력이 아닌 마찰을 측정합니다. 헤드 볼트에 가해지는 토크 중, 약 50%는 볼트 헤드 아래의 마찰을 극복하고, 40%는 나사산 마찰을 극복하며, 10~15%만이 실제로 클램핑 예압을 생성합니다. . 블록의 나사산이 부식되거나 더러워지거나 손상된 경우 토크 렌치가 지정된 값에서 딸깍 소리를 내는 반면 실제 볼트 신장과 그에 따른 조임력은 급격히 떨어집니다. 더러운 나사산에 사양에 따라 토크를 가한 볼트는 설계된 조임력의 절반 미만을 제공할 수 있는 반면, 승인되지 않은 화합물로 윤활된 나사산에 동일한 토크를 가하면 볼트가 항복 이상으로 과도하게 늘어날 수 있습니다. 이것이 모든 제조업체 사양에 나사산 상태 요구 사항이 포함되어 있는 이유입니다. 청소하고 필요한 경우 바닥 탭으로 나사산을 추적하고 깨끗한 엔진 오일, 특정 조립 윤활유 또는 건식 나사산 등 지정된 윤활유만 사용하십시오. 윤활유 유형에 따라 마찰 계수가 변경되고 해당 특정 계수에 대한 토크 사양이 개발되었습니다. 엔진 오일용으로 지정된 나사산에 몰리브덴-이황화물 조립 윤활유를 대체하면 마찰을 극적으로 줄여 목표 토크에 도달하기 전에 볼트가 항복할 수 있습니다.
실린더 헤드 볼트 고장은 자발적으로 발생하는 경우가 거의 없으며 식별 가능한 원인과 함께 예측 가능한 패턴을 따릅니다. 이러한 패턴을 이해하면 기술자는 단순히 볼트를 교체하고 문제가 재발하지 않기를 바라기보다는 고장을 진단할 수 있습니다.
TTY 볼트 재사용, 잘못된 토크 사양 적용 또는 스레드 윤활 불일치로 인해 생크와 헤드 플랜지의 접합부에서 스냅되는 볼트에 토크가 과도하게 적용되었습니다. 파손 표면은 일반적으로 다음을 보여줍니다. 전형적인 컵앤콘 연성파괴 생크 직경에 네킹 감소가 보입니다. 수정은 절차적입니다. 즉, 새 볼트, 검증된 토크 사양, 올바른 나사산 준비입니다.
평평한 해변 표시가 있는 파손 표면이 있는 나사산 부분이나 중간 생크에서 파손되는 볼트는 반복 피로로 인해 파손되었습니다. 이는 볼트가 실린더 압력 하에서 조인트를 닫힌 상태로 유지하기에 충분한 예압을 달성하지 못했음을 나타냅니다. 각 연소 사이클마다 헤드가 블록에서 약간 떨어져서 볼트가 깨질 때까지 주기적으로 볼트를 로드했습니다. 근본 원인은 만성적인 토크 부족, 종종 더러운 나사산, 고장난 토크 렌치 또는 재사용된 늘어난 TTY 볼트로 인해 발생합니다. .
대략 36 HRC 경도를 초과하는 고강도 패스너는 수소 취성에 취약합니다. 수소 취성은 원자 수소가 강철 입자 구조로 확산되어 부서지기 쉬운 입계 균열을 유발합니다. 실패가 자주 발생함 설치 후 몇 시간 또는 며칠 후, 볼트가 정지 상태에서 찰칵 소리가 납니다. . 원인은 일반적으로 제조 또는 청소 중 산성 화학물질 노출이거나 헤드 개스킷 파손 시 부식성 연소 부산물입니다. 파단 표면은 과부하 실패로 인한 연성 변형 없이 확대하여 입상 및 입계로 나타납니다.
| 실패 모드 | 골절 모습 | 주요 원인 | 예방 |
|---|---|---|---|
| 연성 과부하 | 컵앤콘, 넥 생크 | 과도한 토크 또는 재사용된 TTY 볼트 | 새로운 볼트, 올바른 토크 사양 |
| 피로 | 플랫, 비치 마크, 네킹 없음 | 예압 부족, 주기적 부하 | 나사산 청소, 보정된 렌치 |
| 수소 취성 | 입상형, 입상형, 취성 | 수소 침투, 높은 경도 | 인증된 공급업체의 소스 |
| 부식 구멍 | 움푹 들어간 표면, 단면 감소 | 볼트 보어에 냉각수 누출 | 볼트 나사산 밀봉, 개스킷 교체 |
블록의 헤드 볼트 구멍은 오일, 냉각수 또는 세척 용제를 가둘 수 있는 막힌 구멍입니다. 유체가 채워진 막힌 구멍에 볼트를 끼우면 유체가 볼트 아래에 갇혀 압축할 수 없습니다. 볼트가 전진함에 따라 갇힌 공간에 수압이 형성됩니다. 이 압력은 충분한 힘을 발휘할 수 있습니다. 보어 바닥의 주철 또는 알루미늄 블록을 깨뜨립니다. , 치명적이며 종종 복구할 수 없는 오류입니다. 예방 조치는 절대적입니다. 모든 막힌 볼트 구멍은 압축 공기와 적절한 용제로 철저히 청소한 다음 볼트 설치 전에 내시경이나 프로브로 검사해야 합니다. 바닥 탭으로 실을 쫓은 후 솔벤트 플러싱 및 공기 건조가 최소한의 절차입니다. 볼트가 최종 토크로 구동될 때 잔류 오일 몇 방울이라도 블록에 균열이 생길 수 있습니다. 이 단계는 선택 사항이 아니며 헤드 개스킷 교체 중 블록 손상의 가장 일반적인 원인 중 하나입니다.
최신 엔진은 알루미늄 실린더 헤드를 주철 또는 알루미늄 블록과 결합하므로 실린더 헤드 볼트가 수용해야 하는 재료 불일치가 발생합니다. 알루미늄은 대략 팽창합니다. 주철 비율의 두 배 - 섭씨 1도당 약 23 x 10⁻⁶ 대 11 x 10⁻⁶ . 철 블록의 알루미늄 헤드가 주변 온도에서 작동 온도까지 가열되면 헤드가 블록보다 더 많이 자라서 볼트의 클램프 하중이 증가합니다. 볼트는 항복 없이 이러한 차등적 팽창을 흡수할 수 있을 만큼 충분한 탄성 신축 범위를 갖도록 설계되어야 합니다. 알루미늄 블록과 알루미늄 헤드가 장착된 엔진에서는 팽창률이 일치하지만, 알루미늄 계수가 낮을수록 나사산 보어가 마손 및 나사산 풀아웃에 더 취약하다는 의미입니다. 많은 알루미늄 블록 엔진은 특히 TTY 설치의 일관된 클램프 부하가 알루미늄 모재의 낮은 스레드 강도에 대한 안전 여유를 제공하기 때문에 토크-항복 볼트를 지정합니다.
실린더 압력이 원래 설계 범위를 초과하는 고성능 응용 분야의 경우 헤드 스터드가 클램핑 솔루션으로 헤드 볼트를 대체합니다. 스터드는 블록에 손으로 단단히 고정되고 상단의 너트로 고정되어 조이는 동안 볼트에 발생하는 비틀림 및 인장 응력이 결합되지 않습니다. 볼트는 토크를 가할 때 비틀림과 늘어남이 동시에 이루어져야 합니다. 스터드가 로드되었습니다. 너트를 조일 때 순전히 장력을 가해 보다 일관된 클램프 하중을 생성하고 블록의 나사산 마모 위험을 줄입니다. . 고성능 스터드는 OEM 볼트 등급보다 훨씬 높은 인장 강도가 190,000psi를 초과하는 H11 공구강 또는 맞춤형 8740 크로몰리와 같은 재료로 제조됩니다. 스터드의 설치 절차는 볼트와 다릅니다. 스터드는 깨끗한 나사산에 최소한의 토크로 설치되며, 종종 블록 측면에 나사산 고정 화합물을 사용하고 너트는 나사산과 너트 플랜지에 제조업체가 지정한 조립 윤활제를 사용하여 토크를 가합니다. 스터드 및 너트 어셈블리의 토크 사양은 볼트 사양과 다르며 OEM 설명서가 아닌 스터드 제조업체의 데이터에서 가져와야 합니다.
제조업체가 표준 실린더 헤드 볼트의 재사용을 허용하는 경우 볼트는 서비스를 재개하기 전에 치수 검사를 통과해야 합니다. 중요한 측정값은 다음과 같습니다. 사양과 비교한 전체 길이, 나사산이 없는 부분의 여러 지점에서의 생크 직경, 확대한 나사 상태 . 영구적으로 늘어난 볼트는 사양보다 더 길게 측정되며 늘어난 부분에서 생크 직경이 줄어듭니다. 아무리 미묘하더라도 넥킹이 발생하면 볼트의 자격이 상실됩니다. 나사산의 마손, 부식 구멍 및 문장 변형을 검사해야 합니다. 나사산이 손상된 볼트는 부정확한 토크 판독값과 일관되지 않은 클램프 하중을 생성합니다. 세트의 볼트 중 하나라도 검사에 실패하면 전체 세트를 교체해야 합니다. 동일한 실린더 헤드에 새 볼트와 사용된 볼트를 혼합하면 조임력 분포가 고르지 않아 헤드 개스킷 밀봉이 손상됩니다.
실린더 헤드 볼트는 완전히 냉각된 엔진에 설치해야 합니다. 서비스 매뉴얼의 토크 사양 및 각도 측정은 다음과 같이 보정됩니다. 주변 온도, 일반적으로 20°C ~ 25°C(68°F ~ 77°F) . 만졌을 때조차 따뜻한 엔진이 팽창했고, 열 팽창은 사양이 가정하는 마찰 조건과 치수 관계를 변화시킵니다. 따뜻한 엔진에 토크를 가한 볼트는 엔진이 주변 온도로 돌아올 때 토크가 부족해집니다. 결과적인 클램프 부하 부족으로 인해 즉각적인 고장이 발생하지는 않지만, 특히 고부하 조건에서 헤드 개스킷 파열에 대한 여유가 줄어듭니다. 최종 토크 시퀀스가 수행되기 전에 모든 구성 요소가 안정적인 실내 온도에 도달할 때까지 엔진을 밤새 또는 최소 몇 시간 동안 그대로 두어야 합니다.
