소켓 형상이 육각형 소켓 나사의 실제 토크 용량을 결정하는 방법
토크 전달의 장점 육각형 소켓 나사 오버 슬롯형 또는 십자형 헤드 패스너는 잘 알려져 있지만 정확한 메커니즘은 종종 오해됩니다. 육각형 소켓에서 렌치 키는 6개의 드라이브 면 모두에 동시에 맞물려 적용된 토크를 한두 지점에 집중하지 않고 전체 접촉 둘레에 분산시킵니다. 그 결과 토크 대 단면 비율이 극적으로 높아졌습니다. M8 소켓 헤드 캡 나사는 일반적으로 드라이브 슬립 없이 최대 하중까지 조일 수 있습니다. 이는 비슷한 십자형 헤드에서는 물리적으로 불가능한 일입니다.
소켓 깊이는 중요하지만 종종 간과되는 변수입니다. ISO 4762는 각 직경에 대한 최소 소켓 깊이를 지정하지만 최소로 생산된 볼트는 반복되는 높은 토크 주기에서 점진적인 키 반올림을 나타내는 경향이 있습니다. 자동차 및 건설 기계 응용 분야에서는 공칭 나사 직경의 1.0~1.1배 소켓 깊이가 반복적으로 토크를 가하는 볼트의 실제 목표입니다. 에서 상하이 Soverchannel 산업 유한 회사 , 소켓 기하학적 구조는 특히 잦은 분해와 재조립이 서비스 프로토콜의 일부인 애플리케이션을 지원하기 위해 최소 치수 공차보다 더 엄격하게 유지됩니다.
소켓 입구의 모따기 각도도 중요합니다. 45° 리드인 모따기는 소켓 벽에 물리지 않고 육각 키를 맞물리도록 유도하여 자동화된 조립 환경에서 도구와 패스너 수명을 모두 연장합니다. 날카롭고 모따기되지 않은 소켓 입구가 있는 볼트는 접촉 표면에서 마손에 더 취약하며(특히 키와 소켓이 모두 경화 강철인 경우) 이는 점진적인 소켓 확대로 나타나 결국 토크로 인해 캠아웃이 발생합니다.

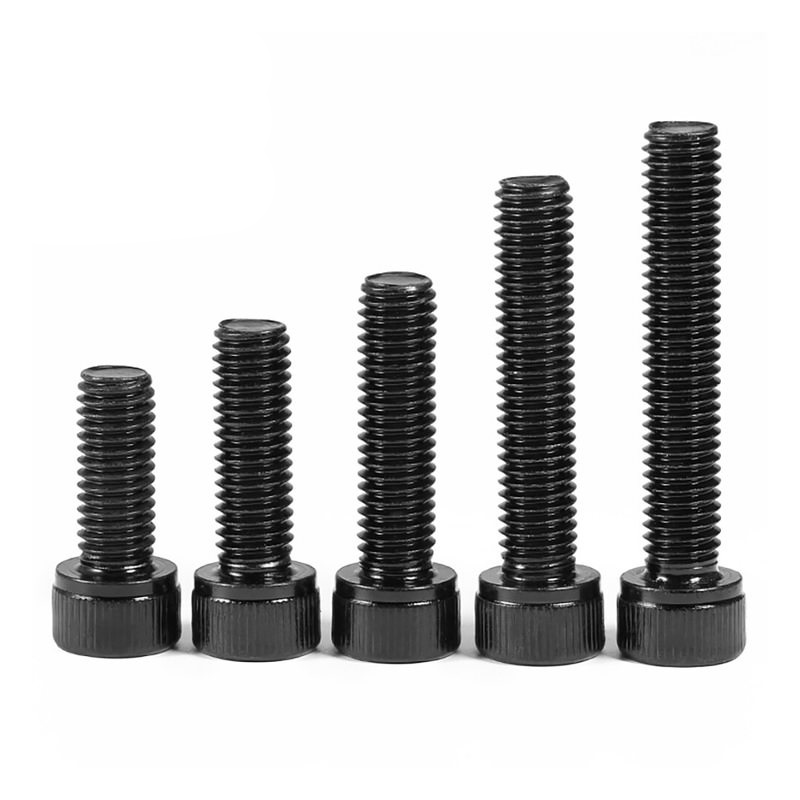

등급 12.9 육각 소켓 나사: 실제 한계 및 설치 함정
등급 12.9는 미터식 소켓 헤드 캡 나사에 대한 가장 높은 표준 특성 등급으로, 최소 인장 강도가 1220MPa이고 동일한 크기의 하위 등급 패스너로 달성할 수 있는 예압을 초과하는 예압을 허용하는 내력을 갖습니다. 그러나 실제로는 12.9 볼트를 사용 중인 내력 또는 그 근처에서 작동하면 엔지니어가 종종 과소평가하는 위험이 발생합니다.
가장 심각한 문제는 수소 취성이다. 고강도 강철에 장식 또는 부식 방지 코팅을 적용하는 데 사용되는 전기 도금 공정은 강철 격자에 원자 수소를 도입할 수 있습니다. 12.9 경도 수준(39-44 HRC)에서 강철은 재료의 공칭 인장 강도보다 훨씬 낮은 응력 수준에서 설치 후 몇 시간 또는 심지어 며칠 후에 수소로 인한 지연 파괴가 발생할 수 있는 민감성 범위에 있습니다. 이것이 ISO 4042가 경도가 34 HRC를 초과하는 패스너에 대해 도금 후 4시간 이내에 베이킹(탈수소화)을 요구하는 이유이며, 많은 OEM 사양에서 12.9 등급 볼트의 전기 도금을 완전히 금지하고 대신 아연 플레이크 코팅을 요구하는 이유입니다.
나사 결합 길이는 12.9 등급에서도 똑같이 중요합니다. 탭 구멍 재료에 비해 볼트의 인장 강도가 높을수록 볼트가 파손되기 전에 나사산이 벗겨지는 것을 방지하기 위해 더 많은 나사산 맞물림이 필요합니다. 자동차 및 항공우주 분야에서 일반적으로 사용되는 알루미늄 하우징에서 12.9개 볼트의 최소 맞물림은 일반적으로 공칭 직경의 1.5배이며 설계 엔지니어는 안전 여유로 2.0배를 지정하는 경우가 많습니다. 맞물림 길이를 검토하지 않고 10.9 패스너 주위에 설계된 알루미늄 주물에 동일한 12.9 볼트를 사용하는 것은 나사산을 제거하는 간단한 경로입니다.
강철 이외의 재료 선택: 스테인리스 또는 합금 소켓 나사를 지정해야 하는 경우
탄소강 육각 소켓 나사는 수량 면에서 시장을 지배하지만, 업그레이드 옵션이 아닌 다른 재료가 올바른 엔지니어링 선택인 잘 정의된 적용 범위가 있습니다. 이러한 경계를 이해하면 과도한 사양(환경에서 요구하지 않는 내식성에 대한 비용 지불)과 과소 사양(부식 또는 열 저하로 인한 현장 고장)을 모두 방지할 수 있습니다.
| 소재 | 최대 인장 강도 | 주요 속성 | 권장 애플리케이션 |
| 탄소강 (Gr. 12.9) | ≥1220MPa | 최고의 예압, 비용 효율성 | 건식, 실내 자동차 및 기계 어셈블리 |
| 스테인레스 스틸 A2-70 | ≥700MPa | 일반 내식성 | 식품 가공, 실내 습한 환경 |
| 스테인레스 스틸 A4-80 | ≥800MPa | 내염화물(Mo 함유) | 해양, 화학 처리, 해안 인프라 |

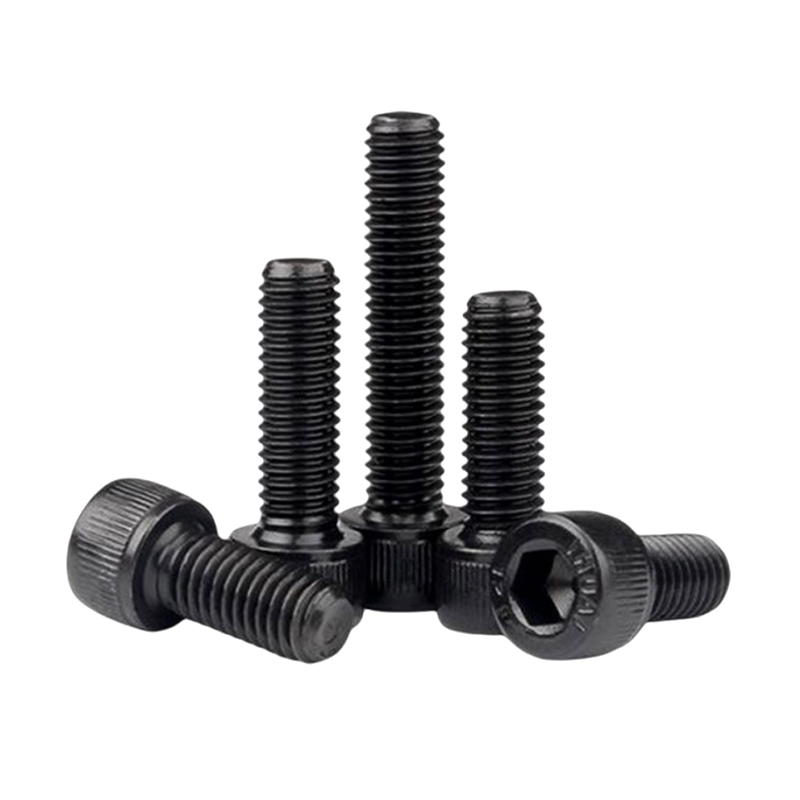

| 합금강(Ni-Cr-Mo) | 1300~1500MPa | 높은 피로 저항, 높은 온도 | 모터스포츠, 대형 디젤, 발전 |
| 티타늄 등급 5(Ti-6Al-4V) | ≥895MPa | 무게가 중요하고 내식성이 우수함 | 항공우주, 고성능 자동차, 의료기기 |
탄소강 패스너 공급업체이자 스테인레스강 패스너 회사인 Shanghai Soverchannel Industrial Co., Ltd.는 Nantong Jinzhai Hardware Co., Ltd.의 제조 기지에서 이러한 모든 재료 계열에 육각형 소켓 나사를 공급합니다. 비카탈로그 Ni-Cr-Mo 합금 구성을 포함하여 맞춤형 합금강 패스너를 생산할 수 있는 회사의 능력은 모터스포츠 및 발전과 같은 수요가 높은 부문의 고객이 가장 가까운 표준 등급을 수락하는 대신 정확한 화학 창을 지정할 수 있음을 의미합니다.
접시 머리 대 단추 머리 대 캡 머리: 조립에 적합한 소켓 나사 머리 형태 선택
원통형 캡 헤드는 육각 소켓 나사의 기본 형태이며 대부분의 산업 응용 분야를 처리하지만 헤드 형태 선택은 미적 측면뿐만 아니라 실제 기능적 결과도 가져옵니다. 잘못된 헤드 형태를 선택하면 클램핑 효과가 저하되거나 간섭 문제가 발생하거나 분해가 일상적이 아닌 파괴적일 수 있습니다.

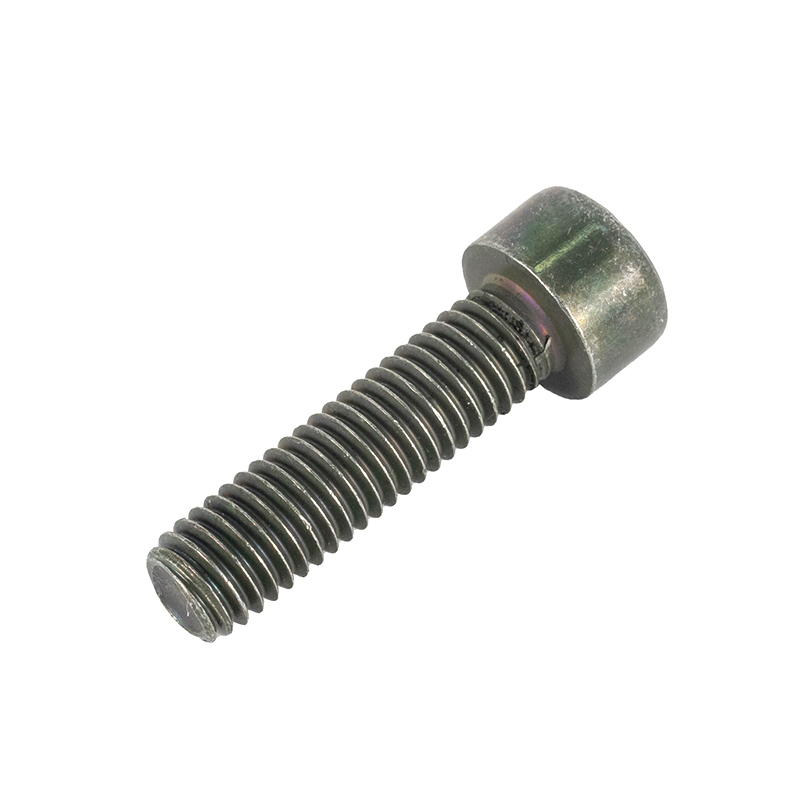

- 캡 헤드(ISO 4762): 표준 양식. 높은 원통형 헤드는 가장 깊은 소켓과 가장 높은 구동 토크 용량을 제공합니다. 상대적으로 작은 베어링 면(외경은 나사 직경의 약 1.5배)은 클램핑 하중을 집중시켜 강철 간 접합에 적합하지만 와셔가 없는 알루미늄이나 플라스틱과 같은 부드러운 재질에서는 잠재적으로 매립 문제를 일으킬 수 있습니다.

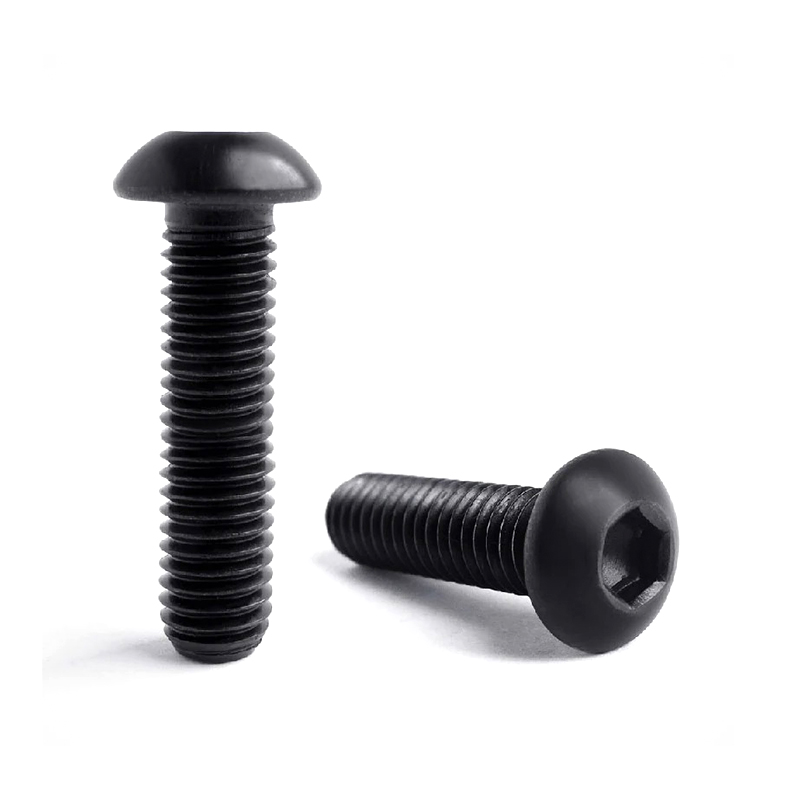

- 버튼 헤드(ISO 7380): 로우 프로파일 돔형 헤드는 캡 헤드에 비해 베어링 표면적을 크게 늘려 부드럽게 결합된 재료의 표면 압력을 줄입니다. 소켓 깊이는 동일한 직경의 캡 헤드보다 얕으므로 달성 가능한 최대 토크는 일반적으로 동등한 캡 헤드의 60~70%로 낮습니다. 클램핑 하중이 적당하고 플러시 또는 거의 플러시된 외관이 바람직한 응용 분야에 적합합니다.
- 접시 머리(ISO 10642): 90° 포함 각도(또는 일부 DIN 표준에서는 60°)가 짝을 이루는 카운터싱크에 완전히 안착되어 진정한 플러시 외부 표면을 생성합니다. 조인트는 원추형 시트 표면에 의존하여 축 체결력을 생성하므로 카운터싱크 형상 정밀도가 중요합니다. 일치하지 않는 원뿔 각도로 인해 하중이 전체 원뿔 접촉 표면에 분산되기보다는 림이나 팁에 집중됩니다.
- 낮은 헤드 / 얇은 헤드: 내부 베어링 하우징이나 슬라이딩 메커니즘과 같이 조인트 표면 위의 축 공간이 심하게 제한되는 곳에 사용됩니다. 감소된 헤드 높이는 본질적으로 소켓 깊이를 감소시켜 최대 구동 토크를 감소시킵니다. 이는 디자인을 절충한 패스너이므로 감소된 토크 용량이 여전히 조인트의 예압 요구 사항을 충족하는지 확인하지 않고 캡 헤드 응용 프로그램으로 대체해서는 안 됩니다.
육각형 소켓 나사의 스레드 잠금: 화학적 접착제, 기계적 삽입 및 정토크 옵션
진동 풀림은 동적 환경에서 패스너의 진정한 실패 모드이며 자동차, 기계 및 산업 환경에 사용되는 육각 소켓 나사도 예외는 아닙니다. 잠금 방법 선택은 조립 토크, 분해 절차, 재사용성 및 비용에 영향을 미치므로 스레드 잠금 전략을 지정하려면 조립 라인에서 이미 사용 중인 것을 기본값으로 설정하기보다는 각 옵션의 장단점을 이해해야 합니다.
화학적 접착 잠금 장치(혐기성 스레드 고정제)
조립 전 나사산에 적용한 혐기성 접착제는 연결이 이루어진 후 산소가 없을 때 경화됩니다. 저강도 등급은 표준 도구를 사용하여 분해가 가능합니다. 중간 등급은 분해를 위해 결합을 끊기 위해 열(일반적으로 200~250°C)이 필요합니다. 고강도 등급은 사실상 영구적입니다. 주요 제한 사항은 일부 제형에서 접착 잠금이 패시브 또는 인산염 코팅 패스너와 호환되지 않는다는 것입니다. 즉, 코팅 화학 물질이 경화를 억제합니다. 사전 도포된 마이크로캡슐화된 스레드 로커(나사산에 건식 펠렛)를 사용하면 이 문제를 방지할 수 있으며 OEM 자동차 생산에서 중요한 하위 어셈블리의 육각 소켓 나사용으로 널리 사용됩니다.
일반적인 토크 너트 및 나일론 인서트 옵션
탭 구멍이 아닌 너트에 나사산을 연결하는 응용 분야의 경우 나일론 삽입 잠금 너트(ISO 7042)는 기계적 간섭을 통해 안정적인 진동 저항을 제공합니다. 나일론 칼라는 나사산 주위로 변형되어 조임 방향과 풀림 방향 모두에서 회전에 저항하는 마찰 정토크를 생성합니다. 한계는 온도입니다. 나일론 인서트는 약 120°C 이상에서 부드러워지기 시작하여 배기가스 인접 또는 고온 파워트레인 애플리케이션에 적합하지 않습니다.
톱니 모양의 플랜지 및 웨지 잠금 와셔
웨지 잠금 와셔 시스템(대향하는 캠 면과 방사형 톱니 모양의 와셔 2개)은 진동이 심한 환경에서 육각 소켓 나사를 위한 가장 신뢰할 수 있는 기계적 잠금 방법입니다. 캠 형상은 패스너가 풀기 위해 오르막으로 이동해야 하며, 진동으로 인한 회전 운동을 해제하는 대신 추가 축 조임력으로 변환해야 함을 의미합니다. 이러한 시스템은 구성 요소 수와 비용을 추가하지만 건설 기계 및 대형 디젤 파워트레인의 안전이 중요한 패스너에 선호되는 솔루션입니다.
매립형 패스너 표준화: ISO, DIN 및 ASME 사양이 다른 이유와 중요한 경우
육각 소켓 나사에는 여러 개의 중복된 국제 표준이 적용되며, 그 차이는 위험한 혼란을 야기할 만큼 작습니다. "ISO 4762 M10 × 30 등급 12.9"를 지정하고 DIN 912에 따라 제조된 부품을 받는 엔지니어는 대부분의 치수에서 기능적으로 동등한 패스너를 받게 됩니다. DIN 912는 대부분 ISO 4762에 조화되었습니다. 그러나 동일한 가정이 모든 표준 제품군에 적용되는 것은 아니며 다음 차이점은 국제적으로 소싱하기 전에 이해할 가치가 있습니다.
- ISO 4762 대 ASME B18.3: 미국 인치 시리즈 소켓 캡 나사는 명목상 동등한 직경의 미터법 ISO 나사와 다른 헤드 높이 및 소켓 크기 규칙을 사용합니다. ¼-20 ASME B18.3 나사는 M6 ISO 4762 나사와 호환되지 않습니다. 나사산 피치, 헤드 치수 및 소켓 크기가 모두 다릅니다. 혼합 미터법/인치 공구는 수리 환경에서 소켓 캠아웃 손상의 일반적인 원인입니다.
- 나사 공차 등급: ISO 4762는 소켓 헤드 캡 나사에 대한 나사 공차 등급을 6H/5g으로 지정하는 반면, 일부 국가 표준에서는 6H/6g을 허용합니다. 저하중 응용 분야에서는 그 차이가 미미하지만 정밀하게 리밍된 구멍에 장착하거나 알루미늄에 스레드 인서트를 사용할 때는 관련이 있습니다.
- 표면 처리 표시: M5 이상의 볼트에는 ISO 속성 클래스 표시(10.9, 12.9)가 필수입니다. DIN 912는 역사적으로 동일한 표시 시스템을 사용했지만 하위 공급업체의 일부 국내 생산 패스너는 등급 표시를 완전히 생략했습니다. 즉, 해당 배치가 등급에 필요한 열처리 및 기계적 테스트를 거치지 않았음을 나타내는 즉각적인 품질 위험 신호입니다.
- 비표준 구성: 무게 절감을 위해 직경이 감소된 생크가 있는 매우 긴 소켓 나사와 같이 ISO나 ASME 모두 필요한 형상을 다루지 않는 경우 해당 부품은 정의상 비표준 맞춤형 패스너입니다. Shanghai Soverchannel Industrial Co., Ltd.는 이 영역을 전문으로 하며 공개된 표준을 벗어나는 고객 정의 도면에 맞게 육각 소켓 나사를 엔지니어링 및 생산합니다.
정밀 조립품의 숨겨진 설치: 카운터보어 포켓의 공차 및 설계 규칙
육각형 소켓 나사의 주요 장점 중 하나는 카운터보어 구멍에 완전히 움푹 들어가도록 설치하여 결합 표면 위로 돌출되는 부분을 제거할 수 있다는 것입니다. 이는 슬라이딩 인터페이스, 미적인 외부 패널 및 공간이 제한된 하우징에 매우 중요합니다. 그러나 카운터보어 형상은 올바르게 설계되어야 합니다. 잘못하면 세 가지 결과 중 하나가 발생합니다. 나사산이 조인트를 완전히 고정하기 전에 카운터보어 바닥의 나사 바닥이 발생하거나, 보어 깊이가 부족하여 헤드가 표면에 자랑스럽게 위치하거나, 보어 직경이 헤드 직경에 너무 가까워 설치 중에 간섭이 발생합니다.
ISO 4762 소켓 캡 나사의 표준 카운터보어 치수는 특정 지침을 따릅니다.
- 카운터보어 직경: 명목상 나사 머리 직경 0.3-0.5mm 여유 공간(예: 머리가 13.0mm인 M8의 경우 보어 직경 13.5mm가 표준임)
- 카운터보어 깊이: 일반적인 제조 공차에서 보어 바닥을 방해하지 않고 헤드가 플러시 아래에 위치하도록 헤드 높이 0.1–0.3mm
- 관통 구멍 여유 공간: 생크 여유 구멍의 크기는 결합 부품 사이에 약간의 오정렬이 허용되도록 중간 크기(일반적으로 M8 이하의 경우 공칭 직경 0.3mm, M10~M16의 경우 0.5mm)여야 합니다.
- 카운터보어 주변의 최소 벽 두께: 알루미늄 하우징에서 토크 적용 중 응력 균열을 방지하려면 카운터보어 외부 가장자리와 인접한 부분 사이의 벽이 카운터보어 직경의 최소 1.5배가 되어야 합니다.
Shanghai Soverchannel Industrial Co., Ltd.는 맞춤형 패스너 개발 서비스의 일환으로 치수 컨설팅을 제공합니다. Nantong Jinzhai Hardware Co., Ltd.의 생산 라인 고객이 카운터보어 관련 조립 문제에 직면할 경우 엔지니어링 팀은 패스너 형상과 고객의 구멍 설계를 모두 검토하여 근본 원인을 식별합니다. 이 통합된 R&D, 생산 및 판매 모델은 조달 관계와 동일한 연락 지점에서 문제 해결 지원을 이용할 수 있음을 의미합니다.
