대규모 건설 현장, 산업 플랜트 또는 전기 설비를 거닐다 보면 천장 그리드를 제자리에 고정하고, 장비 베이스를 고정하고, 케이블 트레이를 지지하고, 구조용 강철을 서로 묶는 나사산 막대를 발견할 수 있습니다. 사용 가능한 다양한 유형 중에서, 완전 나사형 로드는 가장 다재다능한 제품으로 돋보입니다. : 한쪽 끝에서 다른 쪽 끝까지 연속적으로 나사산이 있어 현장에서 필요한 길이로 절단할 수 있고 길이를 따라 어느 지점에나 배치할 수 있으며 설치 후 조정할 수 있습니다. 여러 응용 분야에 걸쳐 패스너를 소싱하는 엔지니어 및 조달 팀의 경우 이러한 유연성은 중요한 운영상의 이점입니다. 이 가이드에서는 완전 나사산 로드가 무엇인지, 어디에 사용되는지, 올바른 등급을 선택하는 방법, 설치 시 주의할 사항에 대해 설명합니다.

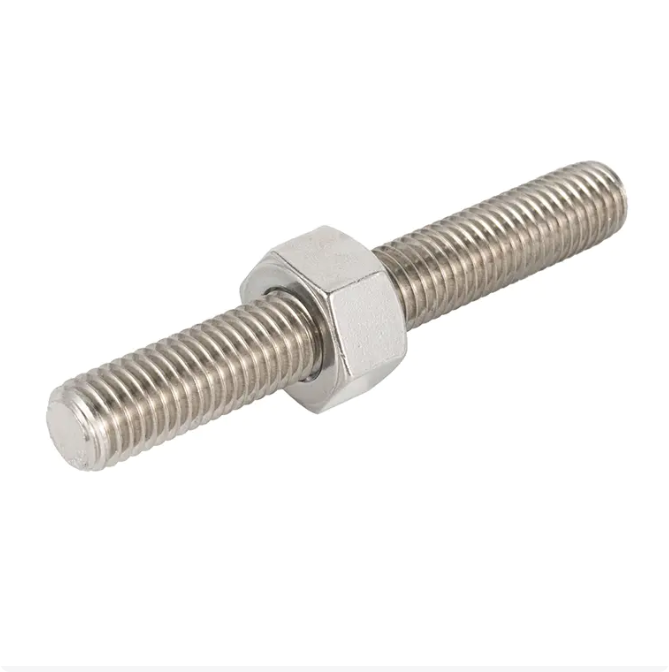

완전 나사산 로드의 특징은 전체 길이를 따라 연속적으로 나사산이 가공된다는 것입니다. 부드러운 자루도 없고 나사산이 없는 중간 부분도 없습니다. 이 단일 설계 기능은 부분적으로 나사산이 있는 패스너가 따라올 수 없는 기능을 생성합니다.
주요 유형을 나란히 비교해보세요.
| 패스너 유형 | 스레드 범위 | 주요 이점 | 일반적인 사용 |
|---|---|---|---|
| 완전 나사형 로드 | 길이 100% | 원하는 길이로 절단 가능, 위치 조정 가능 | 건설, HVAC, 일반 앵커링 |
| 부분적으로 나사산이 있는 로드 | 끝부분만, 매끄러운 생크 | 나사산이 없는 부분에서 더 높은 전단 강도 | 장력이 중요한 하중을 지탱하는 조인트 |
| 양단 스터드 볼트 | 양쪽 끝, 일반 중간 | 플랜지 연결부의 정밀한 클램핑 | 파이프라인 플랜지, 압력 용기 |
| 탭엔드 스터드 | 짧은 실 긴 실 | 관통 볼트 없이 탭 구멍에 맞음 | 엔진, 터빈, 고압 피팅 |
완전히 나사산이 있는 로드에는 머리가 없고 길이가 고정되어 있지 않기 때문에 연결 지점이 다양하고 현장 절단이 표준 관행인 천장 서스펜션, 머리 위 파이프 지지대, 구조적 타이 로드와 같은 장거리 응용 분야에 고유하게 적합합니다. 너트는 로드를 따라 어느 위치에나 배치할 수 있으며, 커플링 너트를 사용하여 두 개의 로드를 끝에서 끝까지 연결하여 전문적인 제작 없이 도달 범위를 확장할 수 있습니다.
우리를 탐험해보세요 완전 나사산 로드 제품군 탄소강, 합금강, 스테인리스강 등급의 표준 및 맞춤형 치수에 사용됩니다.
완전히 나사산이 있는 로드만큼 다양한 산업 분야에 등장하는 패스너는 거의 없습니다. 조정 가능성, 인장 강도 및 내부식성 재료의 가용성이 결합되어 다음 분야의 장거리 고정 작업에 대한 기본 선택이 됩니다.
건설 - 강철 구조물, 천장 장선 및 사전 내장형 고정 장치
구조적 건설에서는 완전 나사형 로드를 사용하여 강철 프레임 구성 요소를 서로 묶고, 콘크리트 내장 앵커 시스템을 지상 구조물에 연결하고, 천장 그리드 시스템을 머리 위 슬래브에 매달아 놓습니다. 현장에서 정확한 길이로 절단할 수 있으므로 각 연결 지점에 맞춤 제작된 패스너가 필요하지 않습니다. 타설 중에 콘크리트에 주조된 사전 내장된 로드는 후속 구조 연결을 위한 앵커 포인트를 생성합니다. 이는 기둥 베이스, 장비 기초 및 커튼월 지지 시스템에 널리 사용되는 기술입니다. 구조용 강철 연결의 경우, 강철 구조물 고강도 볼트 컴팩트한 볼트 패턴에서 더 높은 조임력이 필요한 나사형 로드를 보완합니다.
기계 - 장비 조립 및 프레임 연결
기계 제조 및 산업 장비 조립에서 완전 나사형 로드는 프레임 타이 볼트, 지그 위치 지정 요소 및 슬라이딩 너트가 로드 길이를 따라 이동해야 하는 조정 가능한 리드 나사 역할을 합니다. 연속 나사산을 사용하면 조립 후 연결된 구성 요소의 위치를 조정할 수 있습니다. 이는 고정 길이 볼트가 제공할 수 없는 기능입니다. 이로 인해 치수 미세 조정이 설치 프로세스의 일부인 기계 프레임, 테스트 설비 및 모듈식 조립 시스템의 표준 구성 요소가 됩니다.
전력 산업 - 케이블 트레이, 케이블 지지대 및 변압기 고정
전기 설비는 구조적 천장과 벽에 케이블 트레이를 매달고, 도관을 지지하고, 변압기와 스위치기어 장비를 장착 프레임에 고정하기 위해 나사형 막대에 크게 의존합니다. 로드는 일반적으로 스트럿 채널 시스템을 따라 도구 없이 재배치할 수 있도록 채널 너트 및 스프링 너트와 쌍을 이룹니다. 이는 상업용 및 산업용 전기 작업의 표준 서스펜션 방법입니다. 설치 속도와 위치 유연성으로 인해 완전 나사형 로드는 이러한 시스템에 선호되는 패스너입니다.
석유화학 및 파이프라인 엔지니어링 - 장거리 연결 및 부식 방지 고정
석유화학 플랜트와 파이프라인 인프라에서 나사형 로드는 긴 수평 연결에 걸쳐 파이프라인을 지지하고, 밸브와 계측기를 파이프 랙에 고정하고, 탱크와 압력 용기를 구조적 지지대에 고정하는 데 사용됩니다. 고온, 화학 물질 노출, 높은 습도 등 정유소 및 화학 처리 공장의 까다로운 환경에는 표준 탄소강이 아닌 등급별 재료가 필요합니다. 아래 재료 섹션에서 다루는 것처럼 합금강 등급과 스테인레스강 변형이 필수적이 되는 곳입니다.
장식 공학 - 실내 걸이, 조명 및 커튼월 조정
건축 및 내부 설치 작업에서 완전 나사형 로드는 매달린 조명 기구, 천장 장식 요소 및 커튼월 브래킷 조정을 위한 조정 가능한 걸이 시스템을 제공합니다. 로드 길이를 따라 원하는 위치에 너트를 배치하고 제자리에 고정할 수 있는 기능을 통해 계약자는 로드를 고정한 후 설치 높이를 미세 조정할 수 있습니다. 이는 고르지 않은 구조 천장이나 경사진 표면에서 작업할 때 실용적인 이점이 있습니다.
올바른 재료 등급을 선택하는 것은 완전 나사산 로드에 대한 가장 중요한 사양 결정입니다. 세 가지 주요 범주는 각각 고유한 작업 조건을 다루고 있습니다.
표준 탄소강 - 범용 응용 분야
저탄소강 및 중탄소강 나사봉(일반적으로 ASTM A307 등급 A 또는 동등한 DIN/ISO 표준을 충족)은 실내 구조 응용 분야, 건조한 환경 및 중요하지 않은 조립품을 위한 기본 선택입니다. 이 제품은 인장 강도 단위당 최고의 가치를 제공하며 적절한 부식 방지를 위해 절단, 나사산 및 아연 도금이 간단합니다. 보호된 환경의 표준 건설, 기계 프레임 및 내부 전기 작업의 경우 일반적으로 탄소강이 적절한 사양입니다.
고강도 합금강 - 고하중 및 고온 서비스
표준 탄소강이 불충분한 경우(고압 파이프라인 시스템, 발전 장비, 압력 용기 조립 및 높은 인장 강도가 필요한 구조적 연결) 합금강 등급이 지정됩니다. 가장 널리 사용되는 것은 최소 항복 강도 105ksi와 인장 강도 125ksi를 달성하기 위해 담금질 및 템퍼링된 크롬-몰리브덴 합금강인 ASTM A193 등급 B7입니다. 이 제품은 최대 427°C(800°F)의 사용 온도 등급을 갖추고 있어 석유 및 가스, 발전, 중공업 고정을 위한 표준 사양입니다. 우리의 고온 서비스용 ASTM A193 B7 나사봉 로트별로 사용 가능한 재료 테스트 보고서를 통해 전체 사양에 맞게 생산됩니다.
LNG 시설 및 냉장 보관 인프라에서 일반적으로 사용되는 저온 및 극저온 응용 분야의 경우 ASTM A320 등급 L7은 표준 B7 합금강이 제공할 수 없는 영하의 온도에서 필요한 충격 인성을 제공합니다. 우리를 참조하십시오 저온 서비스용 ASTM A320 L7 나사봉 사양 및 사용 가능한 크기를 확인하세요.
스테인레스 스틸 - 부식 방지 및 고청결 환경
탄소강이 용납할 수 없을 정도로 빠르게 부식되는 환경(해안 건설, 화학 처리, 식품 및 제약 시설, 옥외 건축 작업)에는 스테인리스강 나사형 로드가 지정됩니다. 304등급은 대부분의 실내 및 일반 실외 응용 분야를 포괄합니다. 염화물 및 화학물질 노출에 대한 저항성을 강화하기 위해 몰리브덴을 함유한 316등급은 해양, 석유화학 및 산세척 환경에 필요합니다. 트레이드오프는 비용입니다. 스테인리스 로드는 탄소강에 비해 상당한 가격 프리미엄을 갖고 있으므로 사양 전 올바른 환경 평가가 중요합니다.
| 재료 등급 | 표준 | 주요 속성 | 권장 대상 |
|---|---|---|---|
| 탄소강 | ASTM A307 / DIN 975 | 비용 효율적이고 높은 강도 대비 비용 비율 | 실내건축, 기계, 총회 |
| 합금강 B7 | ASTM A193 B7 | 125ksi 인장, 정격 427°C | 고압/온도: 석유 및 가스, 발전 |
| 합금강 L7 | ASTM A320 L7 | 영하의 온도에서 높은 충격 인성 | 극저온 서비스, LNG, 냉장 보관 |
| 스테인레스 304 | ASTM F593 / ISO 3506 | 일반 내식성 | 실외, 적당한 습도, 건축 |
| 스테인레스 316 | ASTM F593 / ISO 3506 | 염화물 및 내화학성 | 해양, 석유화학, 식품가공 |
4가지 사양 치수는 전체 나사산 로드가 특정 응용 분야에서 올바르게 작동하는지 여부를 결정합니다.
1. 직경 및 나사산 피치
나사산 직경과 피치는 어셈블리의 너트 및 탭 구멍과 일치해야 합니다. 미터법 막대는 ISO 표준을 따릅니다(M6~M64는 산업 작업에서 가장 일반적임). 인치 시리즈 로드는 ASME B1.1에 따라 UNC 또는 UNF를 따릅니다. 미터식과 인치식 하드웨어를 혼합하는 것은 스레드 스트립을 유발하는 일반적인 설치 오류입니다. 주문하기 전에 모든 결합 구성 요소의 스레드 표준을 확인하십시오.
2. 길이 및 현장 절단
완전 나사형 로드는 일반적으로 1미터 또는 3미터(또는 이에 상응하는 영국식 길이)의 표준 길이로 제공되며 쇠톱, 앵글 그라인더 또는 로드 커터를 사용하여 현장에서 크기에 맞게 절단됩니다. 절단 후에는 절단 끝 부분을 디버링해야 하며, 필요한 경우 나사산 복원 다이를 사용하여 너트가 깔끔하게 맞물리도록 다시 닦아야 합니다. 필요한 길이에 가까운 로드를 주문하면 재료 낭비와 절단 시간이 줄어듭니다.
3. 표면처리
실외 또는 약간 부식성이 있는 환경의 탄소강 로드의 경우 아연 도금(전기 아연 도금)이 기본적인 보호 기능을 제공합니다. 용융 아연 도금은 더 두꺼운 코팅을 제공하고 실외 서비스 수명을 상당히 연장시킵니다. 심각한 부식 환경의 경우 탄소강 표면 코팅에 의존하는 것보다 스테인리스강을 지정하는 것이 더 안정적입니다. 우리의 스레드 로드 어셈블리용 무거운 육각 너트 패스너 어셈블리 전반에 걸쳐 갈바닉 호환성을 보장하기 위해 일치하는 표면 처리가 가능합니다.
4. 결합 하드웨어 호환성
완전히 나사산이 있는 로드는 시스템의 일부로 작동합니다. 이와 짝을 이루는 너트, 와셔 및 커플링은 나사산 표준, 등급 및 표면 처리가 일치해야 합니다. 고강도 합금 로드(B7)의 경우 표준 페어링은 ASTM A194 등급 2H 무거운 육각 너트입니다. 스테인레스 로드의 경우, 인터페이스에서 갈바닉 부식을 방지하기 위해 동일한 등급의 스테인레스 너트를 사용하십시오. 너트 등급과 로드 등급이 일치하지 않으면(특히 고강도 로드에 표준 강도 너트를 사용하는 경우) 응력이 약한 부품에 전달되고 어셈블리의 정격 용량이 손상됩니다.
완전 나사형 로드는 설치가 간단하지만 현장에서 발생하는 대부분의 실패는 몇 가지 반복되는 오류로 인해 발생합니다.
디버링 없이 절단. 거친 부분이나 압축된 나사산이 있는 절단 끝부분은 너트에 깔끔하게 맞물리지 않습니다. 항상 줄이나 그라인더를 사용하여 절단 끝부분의 버를 제거하고, 나사산 프로파일을 왜곡하는 칼날로 절단한 경우 다이로 나사산을 다시 추적하십시오. 너트를 손상된 나사산에 강제로 끼우면 마모가 발생하고 이후의 분해가 어렵거나 불가능해집니다.
서스펜션 응용 분야의 조임 부족. 천장 그리드, 케이블 트레이, 조명 등 오버헤드 서스펜션 작업의 나사형 로드는 정확한 너트 토크에 의존하여 진동에 대한 클램핑 하중을 유지합니다. 특히 HVAC 장비의 기계적 진동이 있거나 위층에 사람이 많이 다니는 환경에서는 덜 조여진 연결이 점차적으로 물러납니다. 토크 렌치나 보정된 임팩트 드라이버를 사용하고 진동이 예상되는 곳에 나사 고정 컴파운드를 바르십시오.
스테인리스 조립품의 고착 방지를 생략합니다. 스테인레스 스틸 스레드는 마모되기 쉽습니다. 스테인레스에 내식성을 부여하는 산화물 층은 토크 하에서 짝을 이루는 스테인레스 스레드 사이의 마찰을 증가시킵니다. 골링이 시작되면 너트가 걸리고 로드를 잘라야 합니다. 조립 전 스테인리스 나사산에 이황화 몰리브덴 또는 PTFE 기반 고착 방지제를 도포하고, 토크를 가하기 전에 손으로 천천히 조입니다.
잘못된 너트 등급을 사용하는 경우. 고하중 구조 및 압력 적용 분야에서는 너트의 등급이 로드와 일치해야 합니다. A193 B7 로드의 표준 육각 너트는 로드가 항복하기 전에 벗겨집니다. 고장 모드는 로드가 아닌 너트에 있으며 어셈블리는 놓아지기 전에 경고를 제공하지 않습니다. 모든 고강도 로드 어셈블리에 적합한 ASTM A194 등급에 따라 무거운 육각 너트를 지정하십시오.
고온 서비스에서 열팽창을 무시합니다. 로드가 높은 온도에서 작동하는 발전 및 석유화학 응용 분야에서는 어셈블리가 열팽창을 수용해야 합니다. 확장을 허용하지 않는 고정 끝 연결은 시스템이 가열됨에 따라 로드에 굽힘 응력을 생성합니다. 고온 서비스용 완전 나사형 로드를 지정할 때 확장 조인트 요구 사항에 대해서는 해당 엔지니어링 표준을 참조하세요.
