I. 일반적인 스레드 기호
①NPT (National Pipe Shread) : 60 ° 스레드 각도를 가진 표준 미국 테이퍼 파이프 스레드, 일반적으로 일반 목적 응용 프로그램에 일반적으로 사용됩니다.
②pt (영국 표준 테이퍼 파이프 스레드) : 밀봉에 널리 사용되는 55 ° 스레드 각도 테이퍼 스레드. 영국의 파이프 실은 더 깊은 거친 실이 파이프의 외경을 약화시키기 때문에 강도를 유지하기위한 미세한 실입니다.
pf (평행 파이프 스레드) : 파이프 연결에 사용되는 직선 스레드 유형.
④G (Whitworth 파이프 스레드) : Whitworth 제품군 내 55 ° 비 스레드 밀봉 파이프 스레드. "G"는 원통형 파이프 실을 나타내며 55 ° 및 60 ° 변동은 특정 기능 응용 분야를 기반으로합니다.
⑤ZG (테이퍼 파이프 스레드) : 이전에는 중국 국가 표준에서 RC로 표시된 워터 파이프 피팅에서 일반적으로 발견되는 원추형 실 유형.
METRIC vs. 인치 스레드 : 주요 차이점은 표현입니다. 메트릭 스레드는 피치 (스레드 사이의 거리)를 사용하는 반면 미국과 영국 스레드는 인치당 스레드 (TPI)로 정의됩니다. 메트릭 스레드는 60 ° 평형 프로파일, 영국 스레드는 55 ° 이등변 프로파일, 미국 스레드는 60 ° 프로파일을 갖습니다. 메트릭 스레드는 밀리미터로 측정되는 반면 영국과 미국 실은 제국 유닛을 따릅니다.
Pipe 스레드 : 주로 파이프 라인 연결에 사용되며 내부 및 외부 스레드 사이에 적합합니다. 직선 및 테이퍼 형태로 제공되는 공칭 직경은 파이프 라인의 크기를 나타냅니다. 실제 스레드 주름은이 공칭 크기를 초과합니다.
pileminal 직경 (예 : 1/4, 1/2, 1/8 인치) :이 값은 영국 표준 시스템의 스레드 크기를 인치로 측정 한 것을 나타냅니다.
II. 다른 국가의 스레드 표준
인치 기반 국가에서 널리 채택 된 통합 인치 스레드 표준이 스레드 시스템에는 세 가지 시리즈 (UNC), 미세 스레드 (UNF) 및 추가 고정 스레드 (UNFF)가 추가로 일정한 피치 시리즈 (UN)가 포함됩니다.
마킹 방법 : 스레드 직경 - 인치당 스레드 - 시리즈 코드 - 정확도 등급.
예 :
거친 실 : 3/8–16unc – 2A
미세한 스레드 : 3/8–24Unf – 2A
추가 미세 스레드 : 3/8–32Unff – 2A
일정한 피치 : 3/8–20UN – 2A
첫 번째 숫자 (예 : 3/8)는 스레드의 주요 직경을 인치 단위로 나타내며, 이는 25.4를 곱하여 메트릭으로 변환합니다 (예 : 3/8 × 25.4 = 9.525mm).
두 번째 숫자는 인치당 스레드 수를 나타냅니다.
시리즈 코드 (UNC, UNF, UNFF, UN)는 스레드 유형을 정의합니다.
마지막 두 문자 (예 : 2a)는 스레드 정확도 등급을 나타냅니다.
인치 기반 시리즈에서 유래 한 55 ° 병렬 파이프 실의 변환으로,이 스레드는 액체, 가스 및 전기 배선 연결을 운반하는 데 전 세계적으로 널리 사용됩니다. 그러나 다른 국가마다 다른 명칭을 사용하여 국제 비교 표에 따라 변환해야합니다.
55 ° 테이퍼 파이프 스레드의 변환이 스레드는 테이퍼 비율이 1:16 인 55 ° 스레드 각도를 갖습니다. 그것들은 전 세계적으로 널리 사용되지만 각 국가마다 다른 명칭이있어 해당 변환 테이블에서 참조 할 수 있습니다.
60 ° 테이퍼 파이프 실이 60 ° 스레드 각도와 1:16 테이퍼 비율을 특징으로하는이 파이프 스레드는 중국의 공작 기계 산업과 미국과 구소련에서 사용됩니다. 중국은 원래 "K"로 지정했으며 나중에 "Z"로 변경되었으며 이제 "NPT"표준을 준수합니다. 참조 테이블은 국가 간 지정을 제공합니다.
55 ° 사다리꼴 실의 변환이 스레드는 30 ° 프로파일을 가지며 국제적으로 통합됩니다. 그들의 명칭은 다른 나라에서 일관성을 유지합니다.
II. 다른 국가의 스레드 표준
1. 통일 된 인치 스레드 표준
인치 기반 국가에서 널리 채택 된이 스레드 시스템에는 추가 일정한 피치 시리즈 (UN)가있는 Coarse Thread (UNC), Fine Thread (UNF) 및 Extra Fine Thread (UNF)의 세 가지 시리즈가 포함됩니다.
마킹 방법 : 스레드 직경 - 인치당 스레드 - 시리즈 코드 - 정확도 등급.
예 :
거친 실 : 3/8–16unc – 2A
미세한 스레드 : 3/8–24Unf – 2A
추가 미세 스레드 : 3/8–32Unff – 2A
일정한 피치 : 3/8–20UN – 2A
첫 번째 숫자 (예 : 3/8)는 스레드의 주요 직경을 인치 단위로 나타내며, 이는 25.4를 곱하여 메트릭으로 변환합니다 (예 : 3/8 × 25.4 = 9.525mm).
두 번째 숫자는 인치당 스레드 수를 나타냅니다.
시리즈 코드 (UNC, UNF, UNFF, UN)는 스레드 유형을 정의합니다.
마지막 두 문자 (예 : 2a)는 스레드 정확도 등급을 나타냅니다.
2. 55 ° 평행 파이프 실의 전환
인치 기반 시리즈에서 시작된이 스레드는 액체, 가스 및 전기 배선 연결을 운반하는 데 전 세계적으로 널리 사용됩니다. 그러나 다른 국가마다 다른 명칭을 사용하여 국제 비교 표에 따라 변환해야합니다.
| 국가 | 암호 |
| 중국 | G |
| 일본 | g 、 pf |
| 영국 | 비SP 、 BSPP |
| 프랑스 | G |
| 독일 | R (내부 스레드) 、 k (외부 스레드) |
| 소비에트 연방 | g. tpуб |
| ISO | RP |
3. 55 ° 테이퍼 파이프 실의 전환
이 스레드는 테이퍼 비율이 1:16 인 55 ° 스레드 각도를 갖습니다. 그것들은 전 세계적으로 널리 사용되지만 각 국가마다 다른 명칭이있어 해당 변환 테이블에서 참조 할 수 있습니다.
| 국가 | 암호 |
| 중국 | zg 、 r − ( 외부 스레드 둔다 |
| 영국 | bspt r − ( 외부 스레드 릿 RC (、 RC) ( 내부 스레드 둔다 |
| 프랑스 | G( 외부 스레드 ),아르 자형( 외부 스레드 둔다 |
| 독일 | 아르 자형( 외부 스레드 둔다 |
| 일본 | Pt 、 r |
| ISO | 아르 자형( 외부 스레드 릿 RC (、 RC) ( 내부 스레드 둔다 |
4. 60 ° 테이퍼 파이프 실의 전환
60 ° 스레드 각도와 1:16 테이퍼 비율을 특징으로하는이 파이프 스레드는 중국의 공작 기계 산업과 미국과 구소련에서 사용됩니다. 중국은 원래 "K"로 지정했으며 나중에 "Z"로 변경되었으며 이제 "NPT"표준을 준수합니다. 참조 테이블은 국가 간 지정을 제공합니다.
| 국가 | 암호 |
| 중국 | Z − (old) NPT 밸런스 (NEW) |
| 미국 | NPT |
| 소비에트 연방 | B |
5. 55 ° 사다리꼴 실의 전환
이 스레드에는 30 ° 프로파일이 있으며 국제적으로 통합됩니다. 그들의 명칭은 다른 나라에서 일관성을 유지합니다.
| 국가 | 암호 |
| 중국 | 티( 오래된 ) tr − ( 새로운 둔다 |
| ISO | Tr |
| 독일 | Tr |
| 소비에트 연방 | Tr |

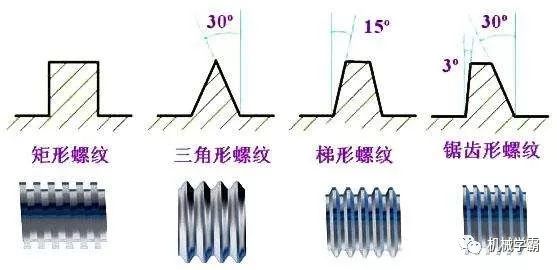

III. 스레드 분류
스레드 사용에 따라 다음과 같이 나눌 수 있습니다.
1. 국제 메트릭 스레드 시스템
국가 표준 CNS가 채택한 스레드. 스레드의 상단은 평평하고 회전하기 쉽고 스레드의 하단이 아크 모양으로 스레드의 강도를 높입니다. 스레드 각도는 60도이며 사양은 M으로 표시됩니다. 메트릭 스레드는 거칠고 미세한 피치로 나눌 수 있습니다. 표현은 M8X1.25와 같습니다. (M : 코드, 8 : 공칭 직경, 1.25 : 피치).
2. 미국 표준 스레드
실의 상단과 뿌리는 평평하고 강도는 더 좋습니다. 스레드 각도는 60도이며 사양은 인치당 치아 수로 표시됩니다. 이 유형의 스레드는 세 가지 레벨로 나눌 수 있습니다 : 거친 피치 (NC); 미세한 피치 (NF); 여분의 미세한 피치 (NEF). 표현은 1/2-10NC와 같습니다. (1/2 : 외경; 10 : 인치당 치아 수; NC 코드).
3. 통합 실
미국, 영국 및 캐나다가 공동으로 개발 한이 제품은 가장 일반적으로 사용되는 영국식 실입니다.
실 각도는 또한 60도이며 사양은 인치당 치아 수로 표현됩니다. 이 유형의 스레드는 거친 실 (UNC), 미세 스레드 (UNF) 및 추가 미세 스레드 (UNEF)로 나눌 수 있습니다. 표현은 1/2-10unc입니다. (1/2 : 외경; 10 : 인치당 치아 수; UNC 코드).
4. Sharp v 스레드
상단과 뿌리는 모두 약한 힘으로 가리키며 자주 사용되지 않습니다. 스레드 각도는 60도입니다.
5. Whitworth 스레드
영국 국가 표준에 의해 채택 된 실. 실 각도는 55도이고 기호는 "w"입니다. 롤링 제조에 적합합니다. 표현은 W1/2-10 (1/2 : 외경; 10 : 인치당 치아 수; w 코드)입니다.
6. 너클 스레드
독일 DIN이 설정 한 표준 스레드입니다. 전구와 고무 호스를 연결하는 데 적합합니다. 기호는 "rd"입니다.
7. 파이프 실
누출을 방지하는 데 사용되는 스레드이며 종종 가스 또는 액체 파이프 피팅을 연결하는 데 사용됩니다. 스레드 각도는 55도입니다. "P.S., N.P.S."코드로 직선 파이프 스레드로 나눌 수 있습니다. 코드 "N.P.T."가있는 비스듬한 파이프 스레드. 테이퍼는 1:16, 즉 발 당 3/4 인치입니다.
8. 제곱 실
볼 스레드에 이어 두 번째로 전송 효율이 높지만 마모 후 너트로 조정할 수는 없습니다. 이는 단점입니다. 일반적으로 비스의 나사와 크레인 실에 사용됩니다.

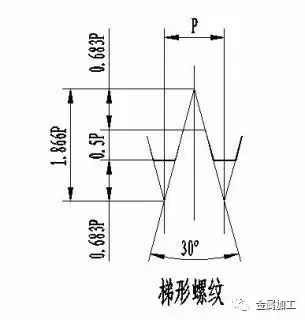

9. 사다리꼴 실
Acme 스레드라고도합니다. 전송 효율은 사각형 스레드보다 약간 낮지 만 마모 후 너트로 조정할 수 있습니다. 메트릭 스레드 각도는 30도이고 제국 스레드 각도는 29도입니다. 일반적으로 선반의 리드 나사에 사용됩니다. 기호는 "tr"입니다.
10. Buttress Thread
Bevel 스레드라고도하는 것은 단일 방향 전송에만 적합합니다. 나사 잭, 가압기 등과 같은 기호는 "BU"입니다.
11. 볼 스레드
최상의 전송 효율을 가진 스레드입니다. 제조하기가 어렵고 비용이 매우 높습니다. 정밀 기계에 사용됩니다. CNC 공작 기계의 리드 나사와 같은.
영국 볼트의 표시
LH 2n 5/8 × 3-13unc -2a
(1) LH는 왼쪽 스레드입니다 (RH는 오른쪽 스레드이며 생략 할 수 있습니다).
(2) 2N 더블 스레드 스레드.
(3) 5/8 영국 실, 외경 5/8 ".
(4) 3 볼트 길이 3 ".
(5) 13 개의 실에는 13 개의 치아가 인치당 13 개의 치아가 있습니다.
(6) UNC 통합 표준 스레드 거친 피치.
(7) 2 차 레벨 핏, 외부 스레드 (3 : 꽉 맞은 피트; 2 : 중간 피트; 1 : 느슨한 착용) A : 외부 스레드 (생략 가능), B : 내부 스레드.
제국 실
제국 스레드의 크기는 일반적으로 "인치당 스레드"라고하는 스레드 길이의 실의 수로 표현되며, 이는 정확히 피치의 역수입니다. 예를 들어, 인치당 8 개의 스레드가있는 스레드의 피치는 1/8 인치입니다 .
