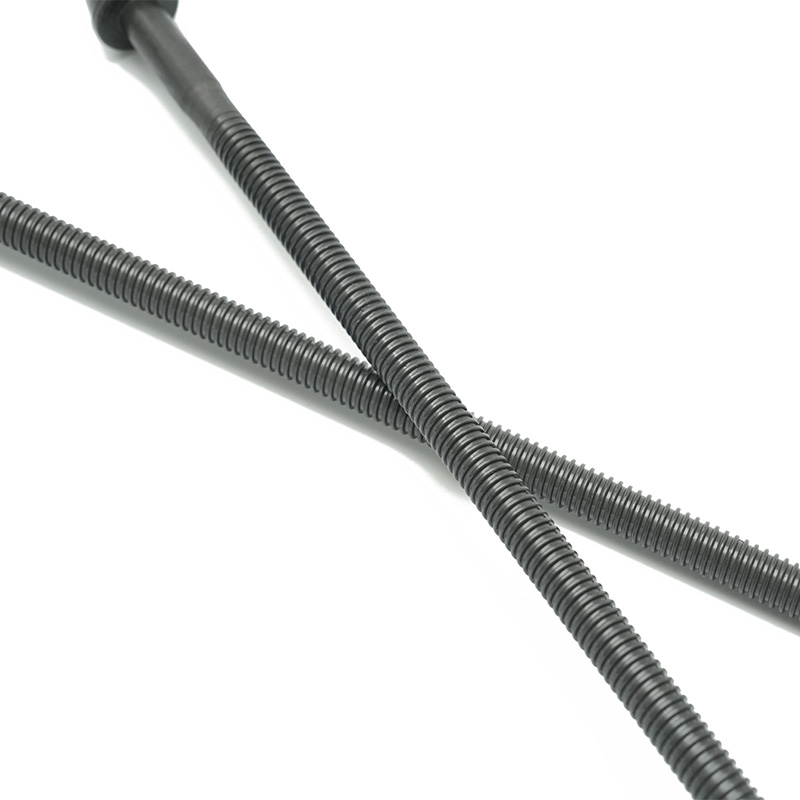

너트의 디자인 a 사다리꼴 납 스크류 시스템은 전체 어셈블리의 성능, 마모 특성 및 효율성을 결정하는 데 중요한 역할을합니다. 너트 디자인과 관련된 몇 가지 요소는 직접적인 영향을 줄 수 있습니다.
1. 로드 분포 및 성능
-
재료와 경도 : 너트의 재료는 적용된 하중을 견딜 수있는 능력에 큰 영향을 미칩니다. 고재 적용의 경우 강철 또는 청동 합금과 같은 경화 된 재료로 만든 너트는 내구성과 변형에 대한 내구성을 향상시킵니다. 부드러운 재료는 무거운 하중에서 더 빨리 마모 될 수있어 전체 시스템의 성능이 줄어 듭니다.
-
너트 적합 및 공차 : 리드 스크류 스레드에 대한 너트의 착용은 하중이 얼마나 균등하게 분포되는지에 영향을 미칩니다. 잘 정리되고 적절하게 피팅 된 너트는 스레드와의 부드러운 참여를 보장하여 응력 집중력을 줄이고 마모를 방지합니다. 대형 크기 또는 크기의 너트는 부하 분포가 열악하여 더 많은 마모와 효율에 영향을 줄 수 있습니다.
-
자체 윤활 물질 : 청동과 같은 자체 윤활 재료 또는 윤활유가 포함 된 재료로 만든 너트는 외부 윤활의 필요성을 줄여서 시스템이 시간이 지남에 따라 성능을 유지하는 데 도움이됩니다. 이 재료는 또한 마찰을 줄여 시스템의 효율성을 향상시킵니다.
2. 내마모성
-
스레드 연락처 영역 : 너트와 리드 나사 스레드 사이의 접촉량은 마모 속도에 영향을 미칩니다. 더 큰 접촉 영역은 더 큰 표면에 하중을 퍼뜨릴 수있어 국소 마모를 줄이고 너트와 리드 스크류의 수명을 연장 할 수 있습니다. 그러나, 과도하게 큰 접촉 영역은 마찰을 증가시켜 열이 쌓이고 효율을 줄일 수 있습니다.
-
사전 로딩 : 특정 응용 분야에서 너트를 사전로드하면 (리드 나사에 약간 압축) 백래시를 제거하는 데 도움이 될 수 있지만 제대로 설계되지 않으면 마모가 증가 할 수 있습니다. 사전로드 된 너트는 과도한 마찰없이 부하에서 접촉을 유지해야하며, 이는 정확한 설계 및 재료 선택이 필요합니다.
-
표면 처리 : 단단한 코팅 또는 표면 도금과 같은 너트의 표면 처리는 내마모성을 향상시킬 수 있습니다. 예를 들어, 질화 나 코팅과 같은 공정에 의해 표면이 강화 된 너트는 마찰이 감소하고 마찰이 높은 마찰 조건에서도 너트와 리드 나사의 수명을 증가시킬 수 있습니다.
3. 백래시 감소
-
단일 너트 대 이중 너트 디자인 : 단일 너트 디자인은 특히 높은 정밀도가 필요한 시스템에서 백래시 (회전 방향이 변할 때 발생하는 작은 움직임)를 도입 할 수 있습니다. 이중 너트 디자인은 종종 백래시를 제거하거나 최소화하는 데 사용됩니다. 이중 너트 구성의 두 번째 너트는 일반적으로 너트와 리드 스크류 스레드 사이의 슬랙을 대응하기 위해 일반적으로 사전로드되어 위치 정확도를 향상시킵니다.
-
너트 디자인 변형 : 일부 너트는 백래시를 줄이기 위해 안티 백 래시 요소 (예 : 스프링 또는 보상 메커니즘)와 같은 특수 기능으로 설계되었습니다. 이를 통해 특히 CNC 기계 또는 로봇 시스템과 같은 고급 포지셔닝이 필요한 애플리케이션에서 시스템의 전반적인 성능을 향상시킬 수 있습니다.
4. 능률
-
마찰 및 윤활 : 너트와 리드 스크류 사이의 마찰은 시스템의 효율성에 직접적인 영향을 미칩니다. 너트의 재료와 디자인은 마찰 수준에 영향을 미칩니다. 마찰이 최소화 된 잘 디자인 된 너트는 에너지 손실을 줄여 시스템을보다 효율적으로 만듭니다. 또한, 너트 내의 적절한 윤활 (그리스, 오일 또는 자체 윤활 재료를 통해)은 마찰 및 열 발생을 더욱 줄여 전반적인 시스템 효율을 향상시킵니다.
-
지오메트리에 연락하십시오 : 너트의 형상과 리드 나사 스레드와의 접촉은 효율에 영향을 미칩니다. 최적의 스레드 프로파일이있는 잘 설계된 너트는 최소한의 마찰로 부하가 부드럽게 전달되도록하여 시스템의 효율을 향상시킵니다. 과도한 마찰로 이어지는 너트 디자인이 부적절하면 에너지 손실과 효율적인 성능이 덜됩니다.
5. 열 팽창 및 안정성
-
온도 효과 : 너트와 리드 나사 모두 열 팽창이 적용되며, 이는 시스템의 성능과 정확도에 영향을 줄 수 있습니다. 너트 재료가 리드 스크류와 비교하여 열 팽창 계수가 상당히 다른 경우 온도 변화에 따라 오정렬 또는 마찰이 증가 할 수 있습니다. 너트 설계에서 유사한 열 특성을 가진 재료를 선택하거나 온도 보상 기술을 사용하면 온도 변동에 걸쳐이 효과를 줄이고 성능 안정성을 향상시킬 수 있습니다.
6. 소음과 진동
-
진동 댐핑 : 너트의 디자인은 작동 중에 소음과 진동 수준에 영향을 줄 수 있습니다. 접촉이 고르지 않거나 윤활이 열악한 너트는 더 많은 진동과 노이즈를 생성 할 수 있으며, 이는 특히 고정밀 또는 고속 응용 분야에서 시스템의 전반적인 성능에 부정적인 영향을 줄 수 있습니다. 부드러운 참여와 적절한 윤활이있는 잘 설계된 너트는 소음과 진동을 최소화하는 데 도움이됩니다.
-
조용한 운영을위한 너트 디자인 : 진동 및 소음을 최소화하도록 설계된 특정 형상 또는 재료가있는 너트는 로봇 공학, 의료 장비 또는 미세한 기계와 같은 소음이 우려되는 응용 분야에 이상적입니다.
7. 비용 및 사용자 정의
-
설계 및 제조 비용 : 너트 디자인의 복잡성과 사용 된 재료는 리드 스크류 시스템의 비용에 영향을 줄 수 있습니다. 이중 너트 또는 맞춤형 백래시 보상 메커니즘과 같은 더 복잡한 너트 디자인은 시스템 비용을 증가시킬 수 있지만, 그에 대한 성능과 정밀도를 제공합니다. 표준 애플리케이션의 경우 더 간단한 너트 디자인이 충분하고 비용 효율적 일 수 있습니다.
-
응용 프로그램 사용자 정의 : 특수 애플리케이션에서는로드 용량 증가 또는 최소 백래시와 같은 특정 성능 요구 사항을 충족하기 위해 맞춤형 너트 설계를 개발할 수 있습니다. 커스텀 너트는 피드백을위한 통합 센서, 가혹한 환경을위한 특수 코팅 또는 특정 작동 조건을 충족하기위한 고유 한 재료와 같은 기능을 통합 할 수 있습니다 .
